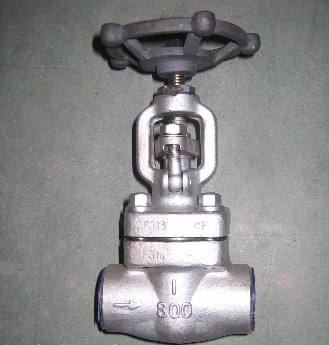

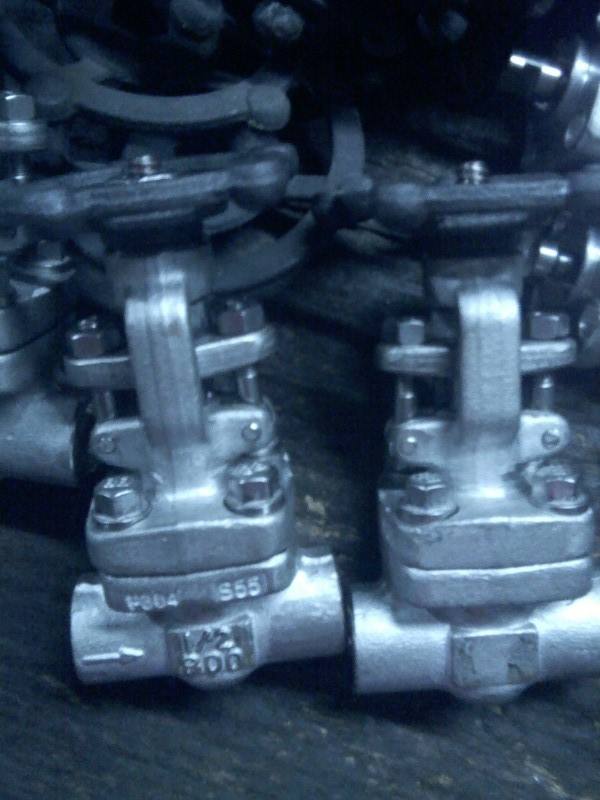

承插焊閘閥

產品名稱：免費黃色視頻下載:承插焊閘閥
產品型號：Z61H/Y、Z11H/Y
產品口徑：DN15-50mm
產品壓力：150-2500LB
產品材質：鑄鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門制造有限公司主(zhu)要生(sheng)產(chan)承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)，可提(ti)供承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)價格，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)說明書，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)實(shi)物圖(tu)，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)結構圖(tu)，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)外形尺寸(cun)，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)執行標準(zhun)，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)工作原(yuan)理，承(cheng)(cheng)(cheng)插焊(han)(han)閘(zha)閥(fa)(fa)作用特點。

Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥

承插焊閘閥標準材質細表：

承插焊閘閥

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

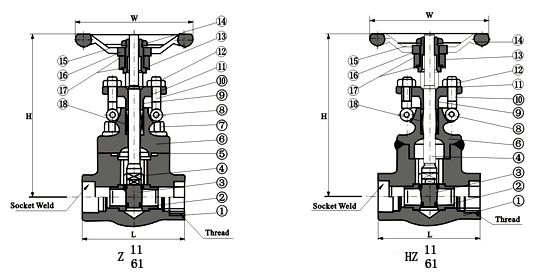

Z61H/Y、HZ61H/Y、HZ11H/Y型鍛鋼(gang)內螺紋(wen)、承插焊閘閥主要(yao)連接尺寸(cun)及重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H開		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
