平(ping)板(ban)閘閥當前位置：首頁 > 產品中心 > 閘閥 > 平板閘閥
  • 天然氣平板閘閥

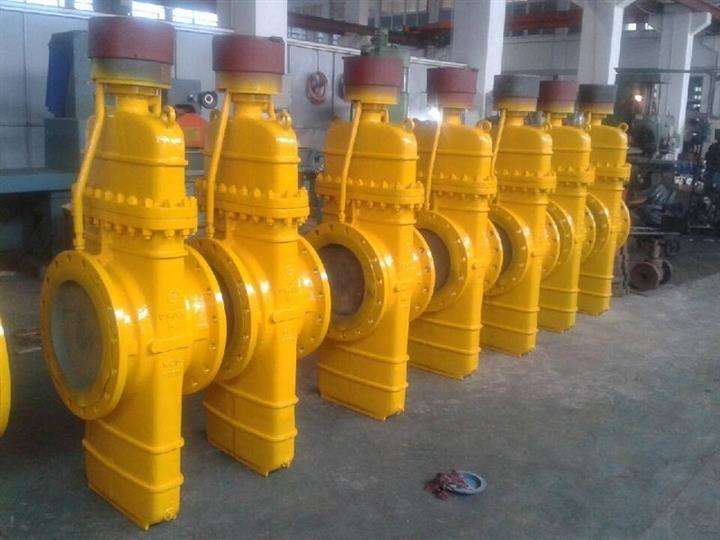

天然氣平板閘閥

  • 產品名稱：免費黃色視頻下載:天然氣平板閘閥
  • 產品型號：Z543W/Z543N/Z543Y
  • 產品口徑：DN100-1000mm
  • 產品壓力：1.6-16MPa
  • 產品材質：鑄鐵、鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制造有限公司主要(yao)生產(chan)天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)，可(ke)提供(gong)天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)價格，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)說明書，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)實物圖，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)結構(gou)圖，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)外形尺寸，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)執行標(biao)準(zhun)，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)工(gong)作原理，天(tian)(tian)然氣(qi)(qi)(qi)平板(ban)(ban)(ban)(ban)閘(zha)閥(fa)(fa)(fa)作用(yong)特(te)點。

天然氣平板閘閥專用于天然氣、液體石油氣煤氣、油品等。它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命。真正達到零泄漏。該閥開啟輕巧經久耐用、注：抗硫閥門型號前加“K”，調節閥型號前加“L”，耐磨型號F后加“M”。
采用標準設計與制造：API6D、JB/T5298、GB/T12234
結構長度：ASME B16.10、JB/T5298、GB1221
連接法蘭：ANSI B16.5、GB9113、JB79
閥門的檢驗與試驗：API 598、JB/T9092、GB/T13927
公稱壓力

產品型號
1.0～16.0MPa 150～900Lb
無導流孔
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
有導流孔
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

天然氣平板閘閥性能規范：

壓力等級
常溫下壓力試驗(MPa)
適用溫度(℃)
適用介質a
殼體
左密封
右密封
低壓密封
“G”型
“D”型
普通型
“KZ”型
“Z”型
公稱壓力(MPa)
1.0
1.5
1.1
1.1
0.6
-29～250
-45～121
-29～121
含H2S和CO2＞500Mg/m3的介質
石油、天然氣、水等
1.6
2.4
1.76
1.76
0.6
2.5
3.75
2.75
2.75
0.6
4.0
6.0
4.4
4.4
0.6
6.4
9.6
7.04
7.04
0.6
10.0
15.0
11.0
11.0
0.6
16.0
24.0
17.6
17.6
0.6
磅級 Lb
150
2.93
2.07
2.07
0.6
300
5.52
5.52
5.52
0.6
400
10.0
7.31
7.31
0.6
600
15.0
11.03
11.03
0.6
900
22.4
16.54
16.54
0.6

天然氣平板閘閥主要零件材料：

零件名稱
閥體、閥蓋
閘板
閥桿
閥座
閥桿螺母
密封圈
填料
密封指
“Z”
WCB
合金鋼(特殊處理)
不銹鋼
合金鋼(特殊處理)
鋁青銅
填充四氟
填充四氟、膨脹石墨
耐油密封脂
“KZ”型
抗硫不銹鋼
抗硫密封脂

抗硫閥門型號前加“K”、調節型閥門型號前加“L”、耐磨型F后加“M”

天然氣平板閘閥產品標準：
API 6D
管道閥門
JB/T5298
管線用鋼制平板閘閥
ANSI B16.5a
管法蘭及法蘭管件
B/T79.1～79.2J
整體鑄鋼管法蘭
GB/T13927
通用閥門壓力試驗
JB/T9092
閥門的檢驗與試驗
JB/TQ814
鋼制平板閘閥產品質量分等


天然氣(qi)平板(ban)閘閥主要(yao)外型尺寸及重(zhong)量：

公稱壓力
(MPa)
尺寸(mm)
DN(mm)
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1.0
L
229
254
267
292
330
356
381
406
432
457
508
610
660
711
811
H
770
870
965
1200
1360
1560
1740
1930
2160
2420
2800
3200
3640
4050
4467
H1
無導流孔
114
132
150
188
225
247
275
312
335
380
445
490
560
610
715
有導流孔
214
257
300
388
475
547
625
712
785
880
1045
1190
1360
1510
1715
重量
(kg)
無導流孔
87
130
140
175
275
350
510
610
830
1150
1780
2350
3380
4460
5740
有導流孔
94
140
151
198
297
378
550
658
896
1240
1922
2530
3650
4817
6200
1.6
L
229
254
267
292
330
356
381
406
432
457
508
610
660
711
811
H
770
870
965
1200
1360
1560
1740
1930
2160
2420
2800
3200
3640
4050
4467
H1
無導流孔
114
132
150
188
225
247
275
312
335
380
445
490
560
610
715
有導流孔
214
257
300
388
475
547
625
712
785
880
1045
1190
1360
1510
1715
重量
(kg)
無導流孔
90
135
150
185
295
400
550
660
1030
1300
1950
3010
3800
5150
6360
有導流孔
97
145
162
200
318
432
596
713
1100
1400
2100
3250
4100
5560
6868
2.5
L
229
254
267
292
330
356
381
406
432
457
508
610
660
711
811
H
770
870
965
1200
1370
1560
1740
1970
2260
2420
2800
3230
3640
4050
4467
H1
無導流孔
114
132
150
188
225
247
275
312
335
380
445
490
560
610
715
有導流孔
214
257
300
388
475
547
625
712
785
880
1045
1190
1360
1510
1715
重量
(kg)
無導流孔
95
145
163
200
330
420
575
735
1110
1380
2030
3210
4020
5320
6600
有導流孔
103
156
176
216
356
450
621
794
1198
1490
2192
3466
4340
5745
7130

天然氣平板閘閥主要外型尺寸及重量：

公稱壓力(MPa)
尺寸(mm)
DN(mm)
100
125
150
200
250
300
350
400
450
500
600
700
800
4.0
L
305
381
403
419
457
502
762
838
914
991
1143
1346
1524
H
770
870
965
1200
1370
1560
1740
1970
2195
2420
2800
3230
3640
H1
無導流孔
114
132
150
188
225
247
275
312
346
380
445
490
560
有導流孔
214
257
300
388
475
547
625
712
796
880
1045
1190
1360
重量
(kg)
無導流孔
110
168
200
350
460
670
870
1390
1620
2050
3140
4140
5550
有導流孔
118
181
215
378
497
723
939
1500
1750
2215
3390
4470
5995
