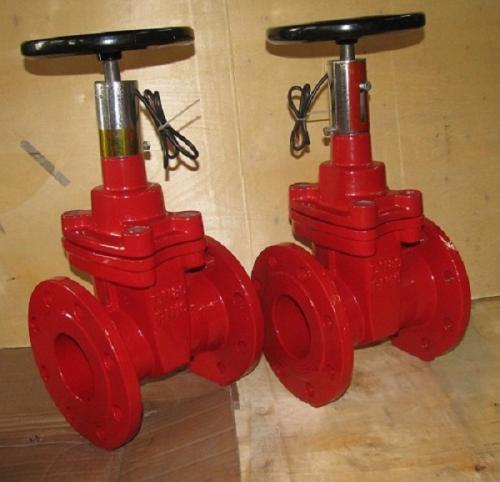

消防信號閘閥

產品名稱：免費黃色視頻下載:消防信號閘閥
產品型號：Z45X/Z41X
產品口徑：DN50-400mm
產品壓力：1-2.5MPa
產品材質：鑄鐵，球墨鑄鐵、鑄鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司(si)主要生(sheng)產消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)，可提供消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)價格，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)說明(ming)書，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)實(shi)物圖(tu)，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)結構圖(tu)，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)外形尺寸(cun)，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)執行(xing)標準，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)工作原(yuan)理(li)，消防(fang)信(xin)(xin)號(hao)(hao)閘(zha)閥(fa)(fa)作用特點。

消防專用信號閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。

消防信號閘閥產品結構特點：

公稱壓力：1.0～2.5MPa	工作溫度：0～80℃	法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm	適用介質：水、油、氣等	試驗標準：GB13927 AP1598

整體包膠閥芯

球墨鑄鐵骨架內外采用高性能橡膠和最新硫化技術進行整體包覆，貼合緊密牢靠，幾何尺寸精確，密封彈性佳，徹底將閥芯金屬與流體隔離，耐腐蝕。

一體式銅螺母
閥芯的銅螺母與球墨鐵骨架，采用特種工藝緊密連接為一體，確保的長期操作和水流沖擊下也不會松脫，避免造成閥門的控制失效。

平底式閥座
本公司彈性座封閘閥底部采用全流域直通式設計，等同于一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。

自密封閥蓋
閥蓋與閥體間采用自密封結構設計，在許用壓力范圍內，流體壓力越高，密封越緊密。

特殊上密封
閥桿與閥蓋間的上密封結構，采用三只o形密封圈設計，與傳統閘閥的填料密封結構相比，道道密封緊密，磨擦阻力大幅減少。在閥門處于任何開度、有壓力且具備閥桿安全鎖定功能，確保在操作和維護過程中閥桿不會被壓力沖出，避免造成人員傷害

結構輕巧
緊湊的結構，使最大工作高度較傳統閘閥降低60mm-300mm以上，節省工程空間；本體采用球墨鑄鐵材料，重量較傳統閘閥減輕約20％-30％，安裝維修便利。

食品級衛生要求
閥體內部以無毒環氧樹脂涂裝，閥芯內外表面以橡膠完全包覆，不會出現銹水或腐蝕現象，可直接用于生活飲用水系統、食品醫藥行業。

消防信號閘閥主要零件的材料說明：

名稱	材質
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵 +三元乙　丙　或　丁　腈　橡　膠
中口墊	丁腈橡膠、三元乙　丙
密封圈	丁腈橡膠
支架	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
閥　桿　螺　母	銅　合　金
手輪（傳動帽）	可鍛鑄鐵

消(xiao)防信(xin)號(hao)閘(zha)閥主(zhu)要(yao)外形尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
Hmin(全開)	322	332	350	420	581	581	736	882	1009	1300	1380
Hmax(全開)	374	398	429	524	721	736	942	1031	1117	1655	1805
