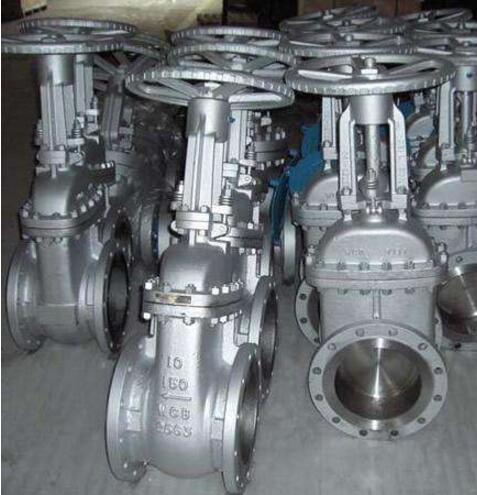

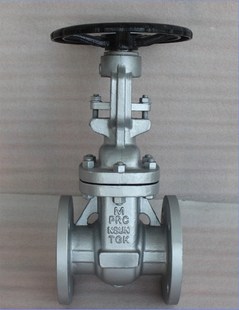

日標法蘭閘閥

產品名稱：免費黃色視頻下載:日標法蘭閘閥
產品型號：Z41W
產品口徑：DN15-500mm
產品壓力：10-20K
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主要生產日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)，可提供(gong)日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)價(jia)格，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)說明書，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)實物圖(tu)，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)結構圖(tu)，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)外(wai)形尺寸，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)執行(xing)標(biao)(biao)(biao)準，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)工作(zuo)原理，日標(biao)(biao)(biao)法(fa)蘭(lan)(lan)閘(zha)閥(fa)(fa)作(zuo)用特點。

日標法蘭閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。驅動方式手動、傘齒輪傳動及電動。
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

日標法蘭閘閥標準規范:

設計與制造	結構長度	連接法蘭	壓力-溫度等級	試驗與檢驗
API600	ANSI B16.10	ANSI B16.5、 GB9112～9131、 SH3406、 JIS B2212、 JIS B2214	ANSI B16.34	API598

日標法蘭閘閥主要零件材料及適用工況:

主要零件材料	閥體、閥蓋、閘板	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封面	Cr13 或硬質合金	本體(W)或硬質合金(Y)
	閥桿及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填　料	柔性石墨
	墊　片	不銹鋼纏繞墊片
適用　工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用　工況	適用溫度	-29～425 ℃	-40～500 ℃

Z41H-10K,Z41H-20K日標鋼制閘閥標準:

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

Z41H-10K,Z41H-20K日標鋼制閘閥規格主要尺寸和重量 10K

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960
20K
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270
