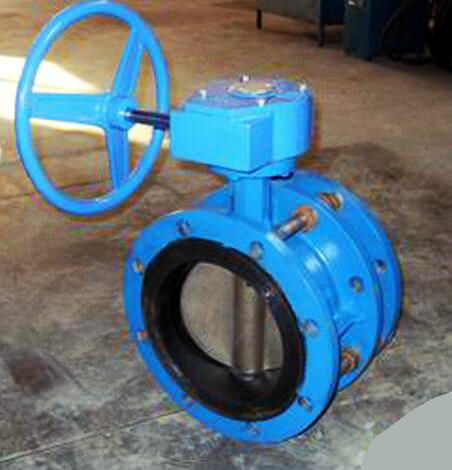

手動伸縮蝶閥
- 產品名稱:免費黃色視頻下載:手動伸縮蝶閥
- 產品型號:SD43F
- 產品口徑:DN50-600mm
- 產品壓力:1.6-4MPa
- 產品材質:鑄鐵、鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上(shang)海閥(fa)盛(sheng)閥(fa)門制(zhi)造有限公(gong)司主(zhu)要(yao)生產手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa),可提供手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)價(jia)格,手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)說明書,手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)實物圖(tu),手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)結(jie)構圖(tu),手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)外(wai)形尺寸,手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)執行(xing)標準(zhun),手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)工作(zuo)原(yuan)理,手(shou)動伸(shen)(shen)縮(suo)(suo)蝶(die)(die)(die)閥(fa)作(zuo)用(yong)特(te)點。
手動伸縮蝶閥產品說明:
性能規范 | 采用標準 |
用途及特點 | 法蘭連接尺寸:GB9115-88; GB17241.6-98 |
本蝶閥選用于食品、飲料、醫藥、化工等純凈管路及工 | GB91113-88; GB4216-84 |
業、水處理、高層建筑、給排水管路作啟閉或調節介質 | 結構長度:GB12221-89 |
流量之用。 | 壓力試驗:GB/T13927-92; |
手動伸縮(suo)蝶閥SD43F外形尺寸:
規格 (mm) | H1 | H2 | H3 | 最大 長度 Lmax | 最小 長度 Lmin | 設計 長度 L1 | D1 | Z-d | ||||
0.6MPa | 1.0MPa | 1.6MPa | 0.6MPa | 1.0MPa | 1.6MPa | |||||||
50 | 80 | 112 | 32 | 163 | 138 | 151 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 |
65 | 95 | 122 | 32 | 188 | 152 | 170 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 |
80 | 98 | 130 | 32 | 192 | 162 | 177 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 |
100 | 114 | 142 | 32 | 215 | 175 | 205 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 |
125 | 128 | 174 | 32 | 230 | 185 | 215 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 |
150 | 139 | 180 | 32 | 240 | 195 | 225 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 |
