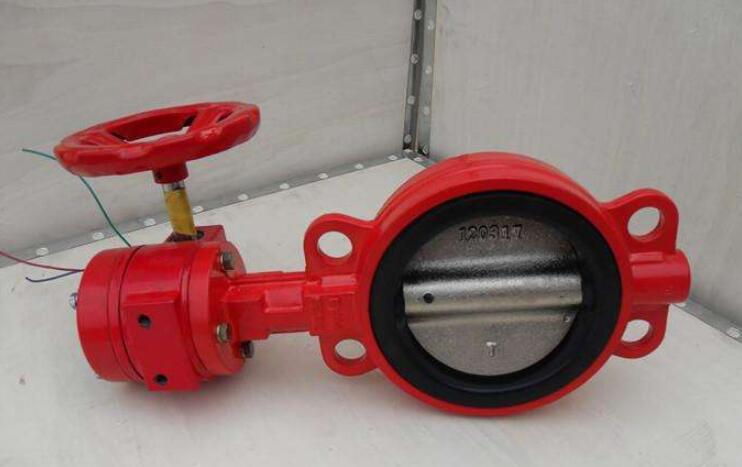

消防信號蝶閥

產品名稱：免費黃色視頻下載:消防信號蝶閥
產品型號：XD371X/WBSX
產品口徑：DN50-800mm
產品壓力：1-1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門(men)制造有限公(gong)司主要生產消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)，可提供消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)價(jia)格，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)說明書，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)實物圖，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)結構圖，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)外形尺(chi)寸(cun)，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)執行標準，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)工作原理，消(xiao)防(fang)(fang)信(xin)號(hao)(hao)(hao)蝶(die)(die)閥(fa)作用特點。

消防信號蝶閥結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

消防專用信號蝶閥主要技術參數：

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

消防專用信號蝶閥主要零件材料：

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

消防專(zhuan)用信(xin)號蝶(die)閥主要外形連接尺寸：單位:mm

DN	50	65	80	100	125	150	200	250	300	350	400
H	268	287	309	342	376	410	495	565	849	985	1109
H1	70	76	86	104	118	132	167	198	239	267	309
L1	43	46	46	52	56	56	60	68	68	78	102
L2	32	47	65	91	112	146	194	242	292	325	380
L3	245	245	245	245	245	245	400	400	400	400	431
Ф1	152	152	152	152	152	152	300	300	305	305	290
