防結露蝶閥

產品名稱：免費黃色視頻下載:防結露蝶閥
產品型號：FD72X
產品口徑：DN15-300mm
產品壓力：1MPa
產品材質：鋁合金
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛(sheng)閥(fa)門制造(zao)有限公司主要生產防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)，可提供防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)價格，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)說明書，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)實物圖，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)結(jie)(jie)(jie)構圖，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)外(wai)形尺寸(cun)，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)執行標準，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)工作(zuo)原理，防(fang)(fang)(fang)(fang)結(jie)(jie)(jie)露蝶(die)(die)(die)閥(fa)作(zuo)用特點。

防結露蝶閥技術說明:

防結露蝶閥

● 超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕。

● 優異持久的密封性能
多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。

● 扭矩減小實現了驅動裝置的輕量化和小型化

● 獨有的閥桿密封環防止流體泄漏

● 不同材質的閥座，適應不同工況，具有良好的防腐和密封性能

● 球形閥板運動軌跡使得閥門轉動靈活自如
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。
防結露蝶閥標準參數表：

類型	F500	結構長度	JIS GB API
閥門公稱口徑	40-300mm	頂部法蘭標準	國標標準ISO 5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼

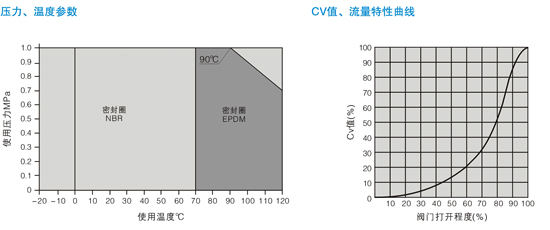

使用溫度范圍	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.5MPa
驅動形式	手柄式、齒輪式、氣缸式、電動式

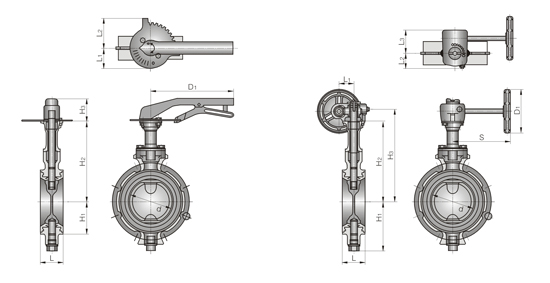

防結露蝶(die)閥外(wai)形連(lian)接尺寸及(ji)重量：

規格		尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1	重量 (kg)
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

防結露蝶閥外形連接尺寸及重量:

規格		尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1	重量 (kg)
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0
