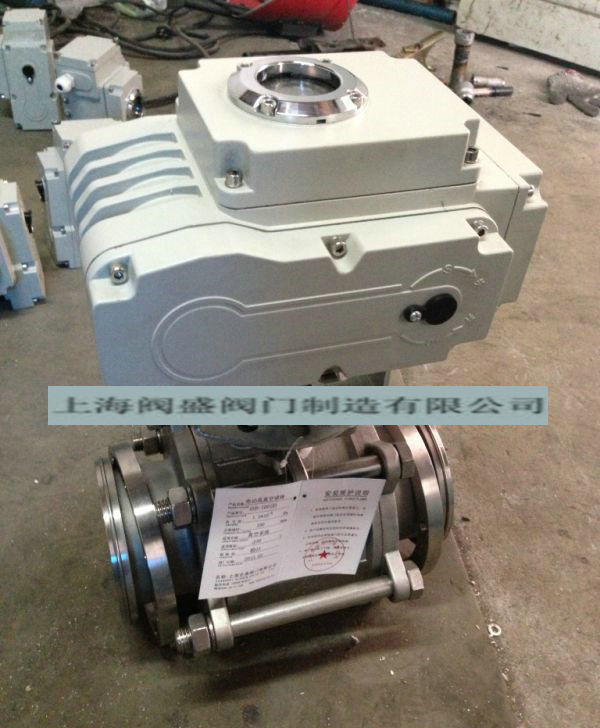

電動高真空球閥

產品名稱：免費黃色視頻下載:電動高真空球閥
產品型號：GUD
產品口徑：DN10-100mm
產品壓力：1.6MPa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門制造(zao)有限公司主要生產電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)，可提供電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)價格，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)說明書，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)實物(wu)圖(tu)，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)結構(gou)圖(tu)，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)外形尺寸，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)執(zhi)行標準，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)工作(zuo)原(yuan)理(li)，電(dian)(dian)動(dong)高(gao)真空(kong)(kong)球(qiu)閥(fa)作(zuo)用特點。

電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

電動高真空球閥主要技術性能：

閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
適用范圍：Appy Range
連接型式　Loose Flange	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)	1.6×106～1.3×10-4
快卸法蘭(GB4982)	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

電動高真空球閥(fa)主(zhu)要零件材(cai)料(liao)：

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

電動高真空球閥螺紋連接的外形及連接尺寸：

Model 型號	DN	G	H	E	L
GUD-10(G)	10	1/4"	153	157	68
GUD-16(G)	16	1/2"	172	157	72
GUD-20(G)	20	3/4"	178	157	82
GUD-25(G)	25	1"	187	157	90
GUD-32(G)	32	1-1/4"	206	157	112
GUD-40(G)	40	1-1/2"	212	157	120
GUD-50(G)	50	2"	265	157	145
GUD-63(G)	63	2-1/2"	305	207	185
GUD-80(G)	80	3"	330	207	210
GUD-100(G)	100	4"	350	207	268

電動高真空球閥活套法蘭連接(GB6070)：

Model 型號	DN	D	Do	H	E	L	n-φc
GUD-10(F)	10	55	40	153	157	84	4-φ6.6
GUD-16(F)	16	60	45	172	157	84	4-φ6.6
GUD-25(F)	25	70	55	187	157	114	4-φ6.6
GUD-32(F)	32	90	70	206	157	140	4-φ9
GUD-40(F)	40	100	80	212	157	160	4-φ9
GUD-50(F)	50	110	90	265	157	170	4-φ9
GUD-63(F)	63	130	110	305	207	195	4-φ9
GUD-80(F)	80	145	125	330	207	203	8-φ9
GUD-100(F)	100	165	145	350	207	280	8-φ9

電動高真空球閥快卸法蘭連接(GB4982)：

Model 型號	DN	D1	D	H	E	L
GUD-10(KF)	10	12.2	30	153	157	84
GUD-16(KF)	16	17.2	30	172	157	84
GUD-25(KF)	25	26.2	40	187	157	114
GUD-32(KF)	32	34.2	55	206	157	140
GUD-40(KF)	40	41.2	55	212	157	160
GUD-50(KF)	50	52.2	75	265	157	170
