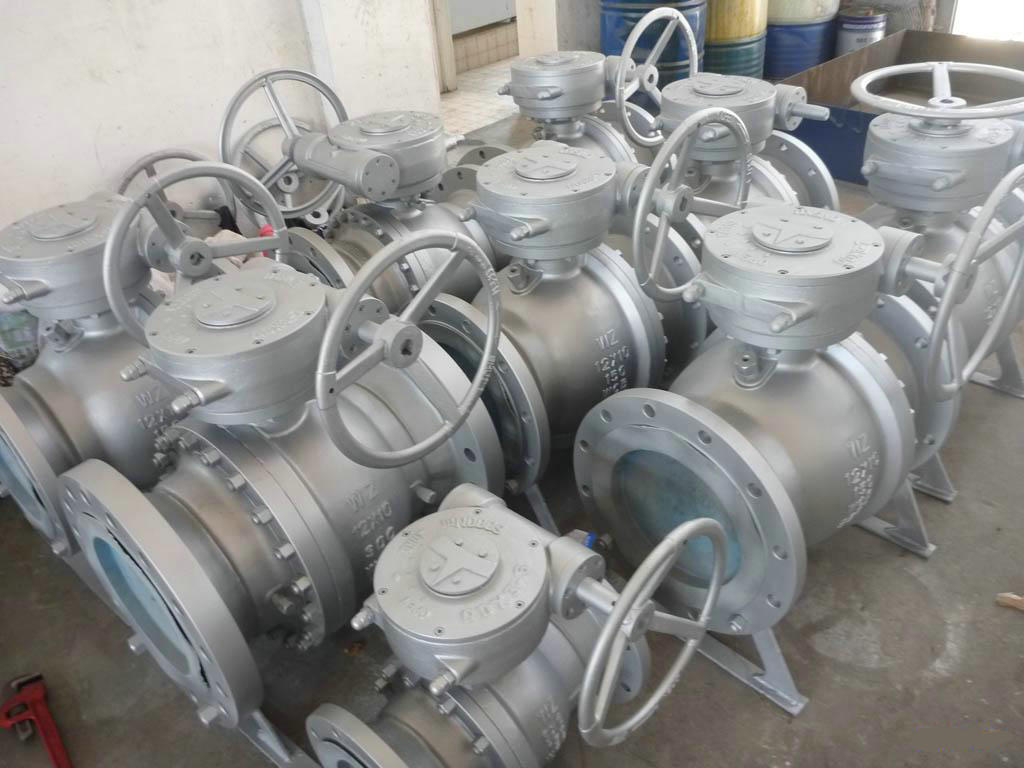

美標固定球閥

產品名稱：免費黃色視頻下載:美標固定球閥
產品型號：Q47H
產品口徑：DN50-1200mm
產品壓力：300-900LB
產品材質：鑄鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)(fa)門制造有限公(gong)司主要生產(chan)美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)，可提供美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)價(jia)格，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)說明書，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)實物圖(tu)，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)結(jie)構(gou)圖(tu)，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)外形(xing)尺寸，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)執(zhi)行(xing)標(biao)(biao)準，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)工作(zuo)原理，美(mei)(mei)標(biao)(biao)固(gu)(gu)(gu)(gu)(gu)定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)作(zuo)用特點(dian)。

美標固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001"～32"

（1）操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請在訂購時說明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

（7）廣泛適(shi)用于食(shi)品、醫藥、石油、化工、天(tian)然氣、鋼鐵(tie)、環保、造紙等輸送管路(lu)介(jie)質的切斷或流通(tong)。還可給這(zhe)一(yi)裝置注射(she)相應的清(qing)洗(xi)(xi)劑或潤滑劑對密封面進行清(qing)洗(xi)(xi)。

美標(biao)固定球閥(fa)主要(yao)零件及材(cai)質：

序號 NO	零件名稱	材質
序號 NO	零件名稱	GB	ASTM
1	閥體	WCB	A2116-WCB
2	彈簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	墊片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡膠	橡膠
7	底蓋	25	A105
8	螺釘	35	A193-B7
9	固定軸	1Cr13	A276-410
10	滑動軸承	PTFE&	PTFE&
11	球體	1C18Ni9Ti	SS304
12	閥蓋	WCB	A216-WCB
13	閥座	25	A105
14	閥桿	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	壓套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料壓蓋	WCB	A2116-WCB
21	鍵 Key	45	AISI C 1045

美標固定球閥技術規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

美標固定球閥試驗壓力：

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

美標固定球閥Class150Lb主要連接尺寸及重量：

公稱通徑DN		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840

美標固定球閥Class300Lb主要連接尺寸及重量：

公稱通徑DN		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800
	Wt(Kg)	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

美標固定球(qiu)閥 Class400Lb主(zhu)要(yao)連接尺寸及重(zhong)量：

公稱通徑DN		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	530	5700
電動	H2	-	-	-	-	554	574	931	771	867	805	979	1085	1147
電動	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
氣動	H3	340	-	-	576	666	895	1002	1059	1160	1250	1320	1470	1520
氣動	L2	405	-	-	479	756	1060	1060	1360	1360	2840	2840	3300	3300
