MTF手動截止閥

產品名稱：免費黃色視頻下載:MTF手動截止閥
產品型號：MTF
產品口徑：進口DN300/出口DN500
產品壓力：10Mpa
產品材質：12Cr1MoV
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制(zhi)造有限(xian)公司主要生(sheng)產MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)，可提(ti)供(gong)MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)價(jia)格，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)說明書，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)實物圖(tu)，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)結構圖(tu)，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)外形尺寸，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)執行(xing)標準(zhun)，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)工作原(yuan)理，MTF手(shou)動(dong)(dong)(dong)(dong)截止閥(fa)(fa)(fa)作用特點(dian)。

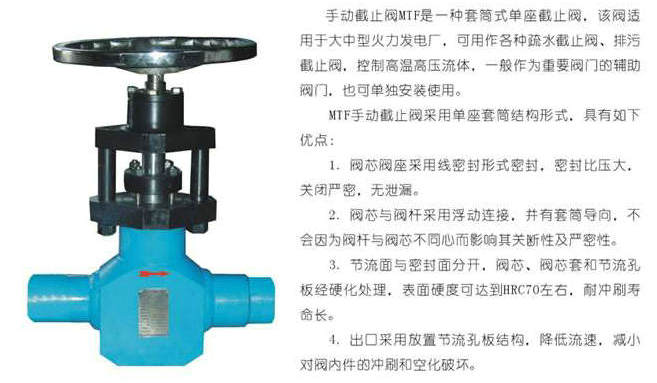

MTF手動截止閥是一種套筒式單座調節閥，該閥適用于大中型火力發電廠，可用作各種疏水截止閥，排污截止閥，控制高溫高壓流體，一般作為重要閥門的輔助閥門，也可單獨安裝使用。

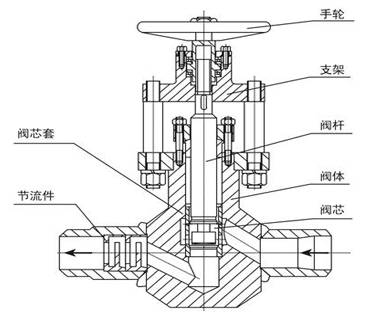

手動截止閥MTF采用套筒式單座結構形式，具有如下優點：

閥芯閥座采用線密封形式密封，，密封比壓大，關閉嚴密，無泄漏。

閥芯和閥桿采用浮動連接，并有套筒導向，不會因為閥芯和閥桿不同心而影響其關斷性和嚴密性。

節流面和密封面分開，閥芯，閥芯套和節流孔板經硬化處理，表面硬度可達到HRC70左右，耐沖刷壽命長。

出口采用放置節流孔板結構，降低流速，減小對閥內件的沖刷和空化破壞。

低壓旁路調節閥STE是裝在火電廠低壓旁路管道上起調節作用的關鍵閥門，該閥具有下列優點：

高溫蒸汽從兩側進入，很好地保證了閥桿，閥芯和閥座的同心度，提高了閥芯，閥座的密封性能，延長了閥門的使用壽命。

蒸汽經過兩級多孔節流孔板節流，降壓后，與噴嘴噴出的高速冷卻水在出口處混合和霧化，完成減溫過程，系統不需要另設專門的降溫器。

閥內組件經過表面的硬化處理，硬度達到HRC70左右，耐磨性能好，使用壽命長。

節流面與密封面分開，有效地保護了密封面，密封能行好。

手動截止(zhi)閥技術參數和性能（125mw機組）

閥體

公稱通徑進口DN300 出口DN500

公稱壓力 PN10Mpa

材料 12Cr1MoV

閥內組件

結構形式兩級節流單座密封

材料不銹鋼表面硬化

額定KV值 140

流量特性等百分比

蒸汽參數

進口溫度 540度

出口溫度 320度

進口壓力 2.259Mpa

出口壓力 0.59 Mpa

流量 120T/H

減溫水

流量 40T/H

溫度 50度

手動截止閥

MTF手動截止閥訂貨須知：

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數

7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
