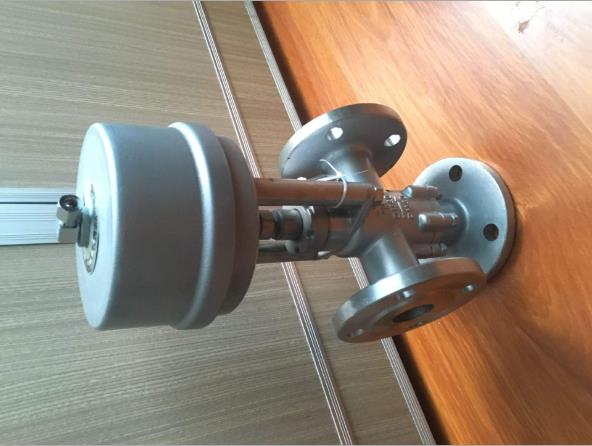

氣動三通切斷閥

產品名稱：免費黃色視頻下載:氣動三通切斷閥
產品型號：ZMQ
產品口徑：DN15-350mm
產品壓力：1.6-6.4Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛(sheng)閥(fa)門制造有限公司主要生產(chan)氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)，可提供氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)價格(ge)，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)說(shuo)明(ming)書(shu)，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)實物圖(tu)，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)結構(gou)圖(tu)，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)外(wai)形(xing)尺寸，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)執行標準，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)工作原理(li)，氣(qi)(qi)動(dong)三(san)通(tong)切(qie)斷(duan)(duan)閥(fa)作用特點。

氣動三通切斷閥概述:

氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

氣動三通切斷閥產品特點:

切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。

閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

平衡型閥內件，提高了切斷閥的許用壓差。

波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

活塞式執行機構，操作力大，使用壓差大。


氣動三通切斷閥主要零件材料:

閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

氣動三通切斷閥訂貨須知:

1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料

6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
