先導活(huo)塞式氣(qi)體減壓(ya)閥當前位置：首頁 > 產品中心 > 減壓閥 > 免費黃色視頻下載:先導活塞式氣體減壓閥
  • 先導活塞式氣體減壓閥

先導活塞式氣體減壓閥

  • 產品名稱：免費黃色視頻下載:先導活塞式氣體減壓閥
  • 產品型號：Yk43X/F/Y
  • 產品口徑：DN15-500mm
  • 產品壓力：1.6-16Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛閥(fa)(fa)門(men)制(zhi)造有(you)限(xian)公(gong)司(si)主要生(sheng)產先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)，可提供(gong)先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)價格，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)說明書，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)實物圖，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)結構圖，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)外形尺寸(cun)，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)執(zhi)行(xing)標準，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)工作原理，先導(dao)(dao)(dao)活(huo)塞(sai)(sai)(sai)(sai)式(shi)(shi)氣(qi)(qi)(qi)體(ti)減(jian)壓(ya)(ya)(ya)閥(fa)(fa)作用特點。

先導活塞式氣體減壓閥結構特點和用處：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
先導活塞式氣體減壓閥此產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
先導活塞式氣體減壓閥主要技術參數和性能指標：
公稱壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
殼體試驗壓力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封試驗壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高進口壓力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口壓力范圍(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
壓力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小壓差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
滲漏量
X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

*：殼體試驗不包括膜片、頂蓋

先導活塞式氣體減壓閥主要零件材料：
零件名稱
零件材料
閥體 閥蓋 底蓋
WCB/FCB*
閥座 閥盤
2Cr13/304*
缸套
2Cr13/25(鍍硬鉻)/304*
活塞
2Cr13/銅合金/銅合金*
活塞環
合金鑄鐵/對位聚苯*
導閥座 導閥桿
2Cr13/304*
膜片
1Cr18Ni9Ti
主閥 導閥彈簧
50CrVA
調節彈簧
60Si2Mn
密封墊(X/F型號)
橡膠/聚四氟乙稀
導閥體 導閥蓋
25/304*

先導活塞(sai)式(shi)氣(qi)體減壓閥流量(liang)系數(Cv)：

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

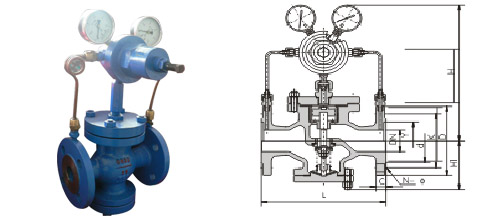

先導活塞式(shi)氣體(ti)減壓(ya)閥外形尺寸(PN1.6-4.0)：

公稱通徑DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
290
90
20
160
180
300
98
25
180
200
300
110
32
200
220
300
110
40
220
240
320
125
50
250
270
320
125
65
280
300
325
130
80
310
330
365
160
100
350
380
365
170
125
400
450
475
200
150
450
500
475
210
200
500
550
515
240
250
650
560
290
300
800
705
335
350
850
745
375
400
900
780
405
450
900
730
455
500
950
835
465

先(xian)導活塞式氣體減壓閥(fa)外形尺寸(PN6.4-16.0)：

公稱通徑DN
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
300
100
20
180
200
310
105
25
200
220
31
120
32
220
230
310
120
40
240
240
335
135
50
270
300
335
135
65
300
340
340
140
80
330
360
380
170
100
380
380
185
125
450
490
215
150
500
490
225
200
550
535
260
250
650
580
310
300
800
725
355
350
850
765
395
400
900
800
435
500
950

855
495
