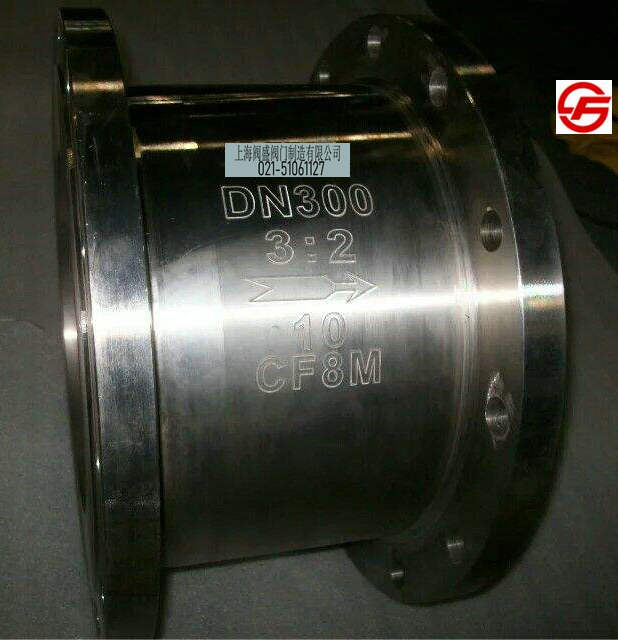

固定比例式減壓閥

產品名稱：免費黃色視頻下載:固定比例式減壓閥
產品型號：YB43X/F
產品口徑：DN25-200mm
產品壓力：1-2.5Mpa
產品材質：鑄鋼、黃銅、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制(zhi)造有限公司(si)主要生(sheng)產(chan)固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)，可提供固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)價(jia)格，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)說(shuo)明書(shu)，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)實物圖(tu)，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)結構圖(tu)，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)外(wai)形尺(chi)寸(cun)，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)執行標準，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)工作原理，固(gu)定(ding)比(bi)例(li)(li)(li)(li)式減(jian)壓(ya)(ya)閥(fa)作用特點。

一、固定比例式減壓閥概述：

　我公司生產的固定比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。

　該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。

　固定比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。

二、固定比例式減壓閥主要技術參數：

適用介質		水、氣體
適用溫度		≤90℃
壓力誤差		≤8％
最小開啟壓力	2∶1	0.2MPa
	3∶1	0.3MPa
連接形式		法蘭、內螺紋
主要零件材料	閥體	錫青銅	不銹鋼	鑄鐵
	內件	錫青銅	不銹鋼	錫青銅或不銹鋼

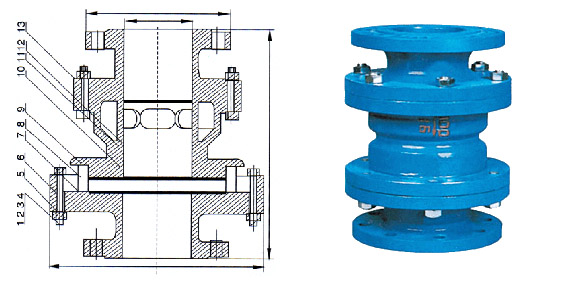

三、固定比例式減壓閥主要外形尺寸：

（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）

公稱通徑DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型號	公稱壓力	公稱通徑DN（mm）	L
YB43X-10T （B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
YB43X-16T （B型）	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

公稱通徑DN（mm）	尺寸（mm）
公稱通徑DN（mm）	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80
