支管式減壓閥

產品名稱：免費黃色視頻下載:支管式減壓閥
產品型號：YZ11X/F
產品口徑：DN15-50mm
產品壓力：1-2.5Mpa
產品材質：黃銅、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有(you)限公司主(zhu)要生產支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥，可(ke)提供支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥價格，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥說明書，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥實物(wu)圖，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥結(jie)構圖，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥外形(xing)尺(chi)寸(cun)，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥執行(xing)標準，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥工作原(yuan)理(li)，支(zhi)(zhi)管(guan)式(shi)(shi)減(jian)(jian)壓(ya)(ya)閥作用特點。

支管式減壓閥結構特點和用處：
本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
支管式減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.05-0.55	0.05-0.8
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

支管式減壓閥(fa)主要零件材(cai)料：

零件名稱	零件材料
閥體	銅合金
閥蓋	銅合金
閥瓣	銅合金
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
調節螺栓	2Cr13

支管式(shi)減(jian)壓閥流量系(xi)數(Cv)：

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

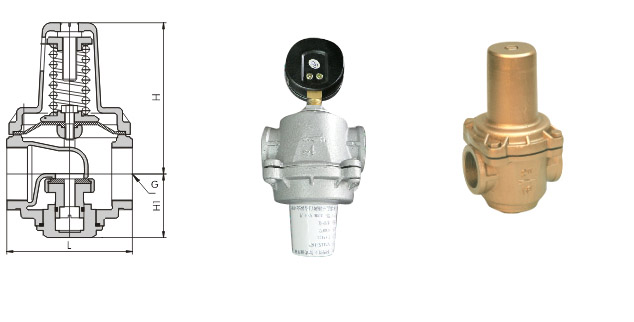

支管式(shi)減壓閥連接尺(chi)寸(cun)：

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
