彈簧薄膜式(shi)減壓閥(fa)當前位置：首頁 > 產品中心 > 減壓閥 > 彈簧薄膜式減壓閥

彈簧薄膜式減壓閥

產品名稱：免費黃色視頻下載:彈簧薄膜式減壓閥
產品型號：Y42X/F
產品口徑：DN15-500mm
產品壓力：1-16Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門制造有限(xian)公司主要生(sheng)產(chan)彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)，可提供彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)價格，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)說明書，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)實物(wu)圖，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)結構圖，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)外形(xing)尺寸，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)執行(xing)標準(zhun)，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)工(gong)作(zuo)原理，彈(dan)(dan)簧(huang)(huang)(huang)(huang)薄膜(mo)式(shi)(shi)減(jian)壓閥(fa)(fa)作(zuo)用特(te)點(dian)。

彈簧薄膜式減壓閥結構特點和用處：

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
彈簧薄膜式減壓閥此產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
彈簧薄膜式減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

彈(dan)簧薄膜式減壓閥主(zhu)要零(ling)件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

彈簧薄膜式減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

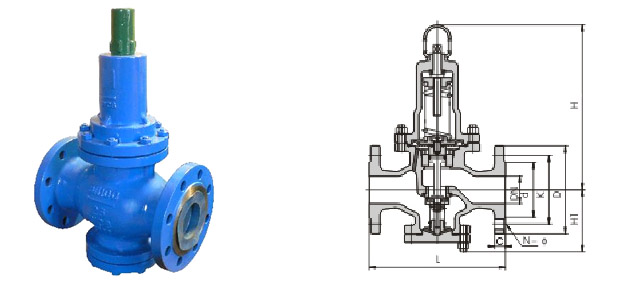

彈簧薄膜式減壓閥外形尺寸(PN1.0-2.5)：

公稱通徑DN	外形尺寸
公稱通徑DN	L	H	Hl
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525
