高靈敏度蒸汽減壓閥(fa)當前位置：首頁 > 產品中心 > 減壓閥 > 免費黃色視頻下載:高靈敏度蒸汽減壓閥
  • 高靈敏度蒸汽減壓閥

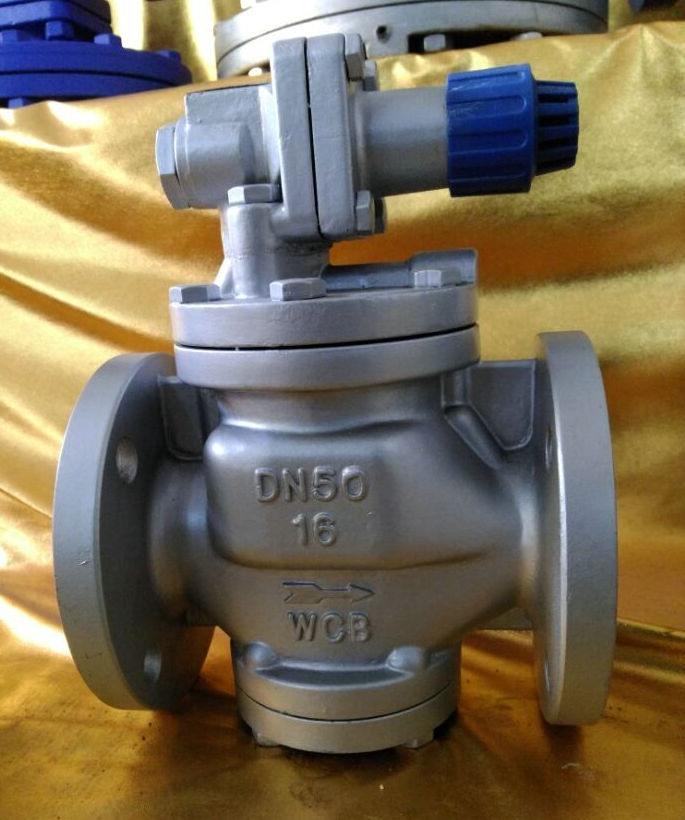

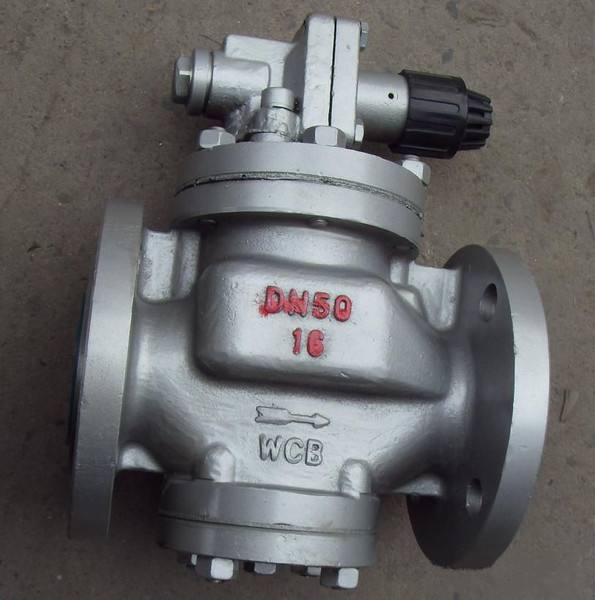

高靈敏度蒸汽減壓閥

  • 產品名稱：免費黃色視頻下載:高靈敏度蒸汽減壓閥
  • 產品型號：YG43H/Y
  • 產品口徑：DN15-80mm
  • 產品壓力：1-1.6Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有限公司(si)主要生(sheng)產高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥，可提供高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥價格，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥說明書(shu)，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥實物圖，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥結構圖，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥外(wai)形(xing)尺寸，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥執行標準，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥工作原理，高靈敏(min)(min)(min)度(du)蒸(zheng)汽(qi)減(jian)壓(ya)閥作用特(te)點(dian)。

高靈敏度蒸汽減壓閥結構特點和用處:
  本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
高靈敏度蒸汽減壓閥主要技術參數和性能指標:
公稱壓力(Mpa)
1.0
1.6
殼體試驗壓力(Mpa)*
1.5
2.4
密封試驗壓力(Mpa)
1.0
1.6
最高進口壓力(Mpa)
1.0
1.6
出口壓力范圍(Mpa)
0.04-0.6
0.04-1.0
壓力特性偏差(Mpa)△Pp2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小壓差(Mpa)
0.05
0.07
滲漏量
GB12245-1989

高靈敏度(du)蒸汽減壓閥主(zhu)要零件材料:

零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥瓣
2Cr13
缸套 活塞
鋁鐵青銅
膜片
PH15-7Mo
活塞環
對位聚苯
導閥座 導閥瓣
2Cr13
主閥彈簧
50CrVA
導調主彈簧
50CrVA
調節彈簧
60Si2Mn

高靈(ling)敏度(du)蒸汽(qi)減壓閥流量系數(shu)(Cv):

DN
15
20
25
32
40
50
65
80
Cv
1
2.5
4
6.5
9
16
25
36


高(gao)靈(ling)敏度(du)蒸汽減(jian)壓閥(fa)連接尺寸:

公稱通徑
DN
外 形 尺 寸
連 接 尺 寸
L
H
H1
PN 1.0MPa
PN 1.6MPa
D
K
n-ф
d
C
D
K
n-ф
d
C
15
140
160
65
95
65
414
45
12
95
65
414
45
14
20
140
160
65
105
75
414
55
14
105
75
414
55
14
25
150
168
68
115
85
414
65
14
115
85
414
65
14
32
180
185
75
135
100
418
78
16
135
100
418
78
16
40
180
185
78
145
110
418
85
16
145
110
418
85
16
50
200
193
88
160
125
418
100
16
160
125
418
100
16
65
230
208
98
180
145
418
120
18
180
145
418
120
18
80
260
228
117
195
160
418
135
18
195
160
818
135
20
