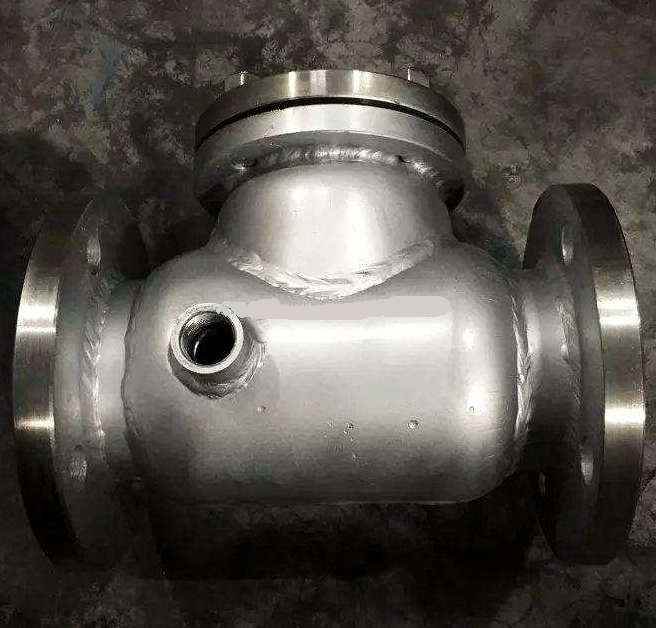

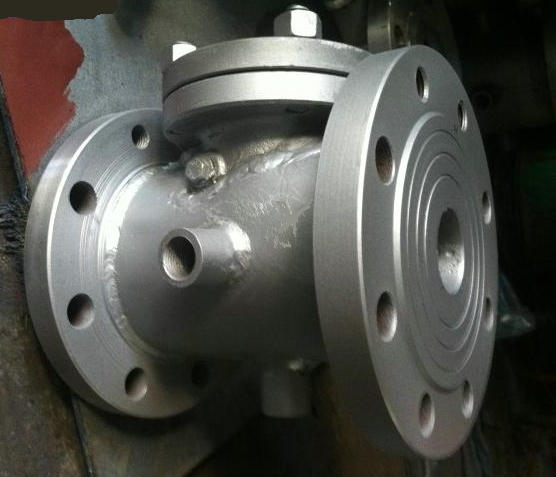

夾套保溫止回閥

產品名稱：免費黃色視頻下載:夾套保溫止回閥
產品型號：BH41W
產品口徑：DN15-300mm
產品壓力：1.6-16MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門制造有限公(gong)司(si)主要生產夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)，可(ke)提供夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)價格(ge)，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)說明書，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)實物(wu)圖，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)結構圖，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)外形尺寸，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)執行標準，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)工作原(yuan)理，夾(jia)(jia)套(tao)(tao)(tao)保(bao)溫(wen)(wen)(wen)止(zhi)回(hui)(hui)閥(fa)作用特點。

夾套保溫止回閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

閥體材料：不銹鋼（316L、304、CF3M、CF8）、雙相鋼、碳鋼、鈦材
連接形式：法蘭式

夾套保溫止回閥標準規范:

設計與制造	配套法蘭	試驗與檢驗
ASME B16.34 GB/T12235、GB/T12236	ANSI B16.5、JB/T97	API598 JB/T9092

夾套保溫(wen)止(zhi)回閥主(zhu)要(yao)連接尺寸:

GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

夾套保(bao)溫止(zhi)回閥主要連接尺寸:

GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230
GB 4.0MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230
GB 6.4MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300

夾套保溫止回閥主要連接尺寸:

GB10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230
