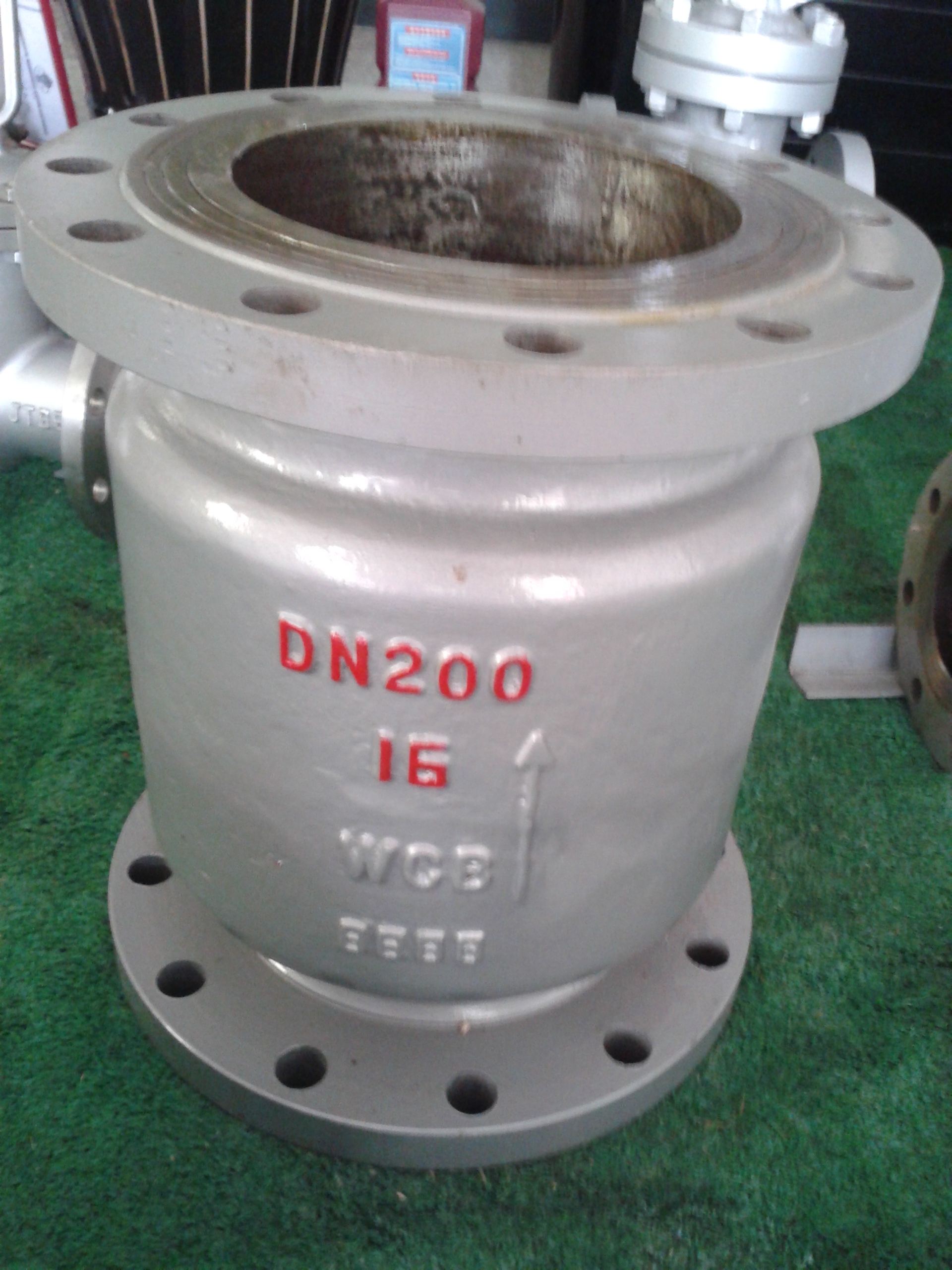

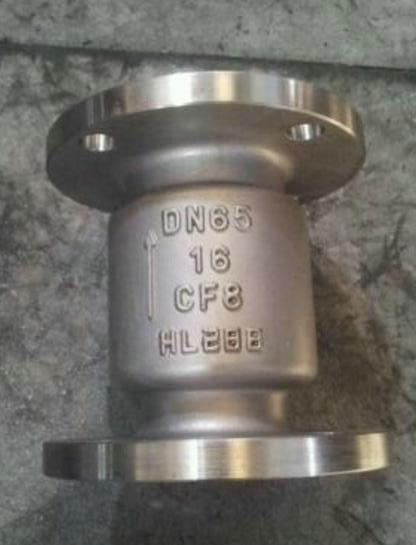

立式止回閥

產品名稱：免費黃色視頻下載:立式止回閥
產品型號：H42H
產品口徑：DN25-200mm
產品壓力：1.6-6.4Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛閥(fa)(fa)門制造有限公(gong)司主(zhu)要(yao)生產立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)，可提供立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)價格，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)說明(ming)書，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)實物圖，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)結構(gou)圖，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)外(wai)形尺(chi)寸，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)執行(xing)標(biao)準，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)工作原理(li)，立(li)式(shi)(shi)(shi)止(zhi)(zhi)回閥(fa)(fa)作用特點。

立式止回閥嚴格按照GB12235標準設計制造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠。密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。其結構緊湊，啟閉動作靈敏，功能可靠。零件少，安裝或拆卸方便。閥體圓桶式設計，使流體阻力損失小，密封面堆焊合金鋼，耐磨損，使用壽命長。此閥體積小，因而占用空間小。

立式止回閥主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力P3(MPa)		適用溫度(℃)	適用介質
		殼體	密封
H42W-16C	1.6	2.4	1.76	≤425	水、油品
H42W-16P				≤200	弱腐蝕介質
H42W-25P	2.5	3.75	2.75
H42W-25R					腐蝕性介質
H42W-40P	4.0	6.0	4.4		弱腐蝕性介質
H42W-40R					腐蝕性介質
H42Y-40					水、油品

立式止回閥(fa)主(zhu)要零件材料：

零件名稱	閥體、閥瓣	導向閥	密封面
H42W-16C	碳鋼	碳鋼	碳鋼
H42W-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
H42W-25P
H42W-40P
H42W-25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42W-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42Y-40	碳鋼	碳鋼	堆焊硬質合金

立式(shi)止回閥主要尺寸：

公稱通徑DN	L	D	D1	D2	b	f	Z-фd
25	115	115	85	65	16	2	4-ф14
32	120	135	100	78	18	3	4-ф18
40	130	145	110	85	18	3	4-ф18
50	140	160	125	100	20	3	4-ф18
65	160	180	145	120	22	3	8-ф18
80	185	195	160	135	22	3	8-ф18
100	210	230	190	160	24	3	8-ф23
125	250	270	220	168	28	3	8-ф25
150	300	300	250	218	30	3	8-ф25
200	380	360	310	278	34	3	12-ф25
