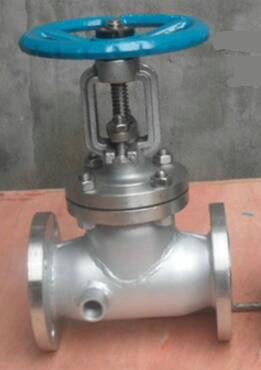

夾套保溫截止閥

產品名稱：免費黃色視頻下載:夾套保溫截止閥
產品型號：BJ41W/H
產品口徑：DN15-250mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門(men)制(zhi)造有限公司主要生(sheng)產夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)，可提供夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)價格，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)說(shuo)明書，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)實物圖，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)結構圖，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)外形尺寸，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)執行標準(zhun)，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)工作原理，夾(jia)套(tao)保(bao)(bao)(bao)溫(wen)(wen)(wen)(wen)(wen)截止(zhi)閥(fa)作用特點(dian)。

夾套保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

夾套保溫截止閥執行標準

設計與制造：BS1873BS5160GB12233

法蘭尺寸：ANSIB16.5JB/T79GB9113

壓力溫度：ANSIB16.34

結構長度：ANSIB16.10BS1873GB12221

對焊連接尺寸：ANSIB16.25

檢驗與實驗：BS6755GB/T13927

夾套保溫截止閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度（℃）	適用介質	保溫套壓力（MPa）
型號	公稱壓力 PN（MPa）	殼體	密封	適用溫度（℃）	適用介質	保溫套壓力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

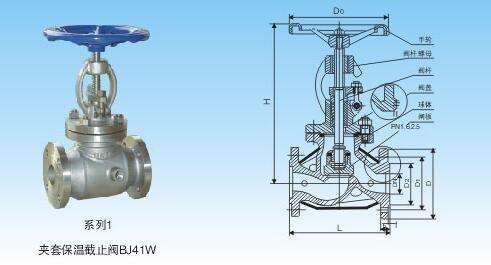

夾套保溫截(jie)止閥主要外形(xing)尺寸：

型號	公稱通徑 DN（/）	尺寸（?）
型號	公稱通徑 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

夾套保溫截止閥主要外形尺寸：

型號	公稱通徑 DN（/）	尺寸（?）
型號	公稱通徑 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

夾套保溫截止閥主要外形尺寸：

型號	公稱通徑 DN（?）	尺寸（?）
型號	公稱通徑 DN（?）	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910
