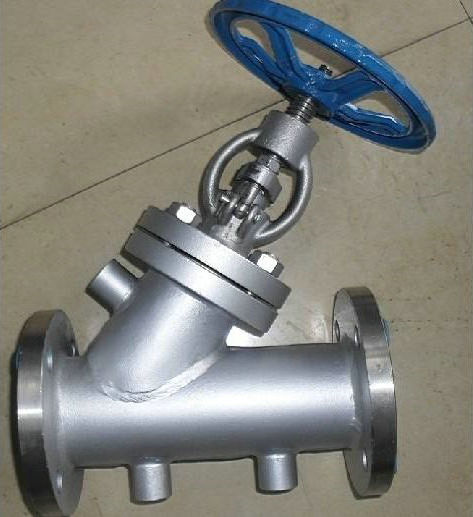

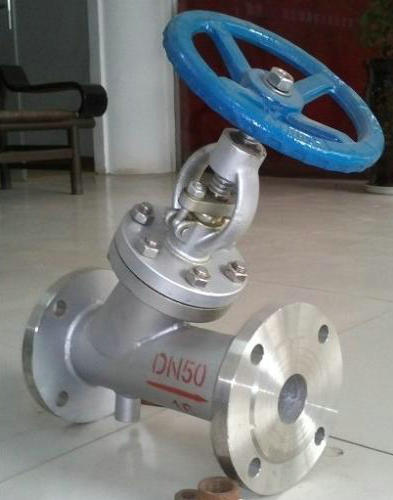

直流式保溫截止閥

產品名稱：免費黃色視頻下載:直流式保溫截止閥
產品型號：BJ45W
產品口徑：DN15-200mm
產品壓力：1.6-2.5MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有(you)限公司(si)主要生產直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)，可提供直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)價格(ge)，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)說明(ming)書，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)實物(wu)圖，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)結構圖，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)外(wai)形尺寸，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)執行標準，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)工作(zuo)原理，直(zhi)(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)保(bao)(bao)溫(wen)(wen)截(jie)止(zhi)閥(fa)(fa)(fa)作(zuo)用(yong)特點。

直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

設計制造按GB12234-89 GB12234-89；

結構長度按GB12221-89 GB12221-89；

法蘭尺寸按JB/T79-94 JB/779-94；

閥門檢查和試驗按GB13927。

直流式保溫截止閥主要零件材質：

零件名稱LTEM	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
閥體/閥蓋世BODY/CAP	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
閘板WEDGE	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
閥桿STEM	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料PACKING	PTFE紡織	PTFE紡織	PTFE紡織	PTFE紡織	石墨 GRAPHITE
墊片GASKET	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 GRAPHITE+304
壓蓋GLAND FLANGE	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料壓環 STUFFING RING	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓BOLT	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母NUT	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

直流(liu)式保溫(wen)截止閥主要(yao)外(wai)形尺寸及(ji)重量：

PN(MPa)	DN(mm)	尺寸(mm)										重量
PN(MPa)	DN(mm)	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do	kg
2.5	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3-4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3-4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268
