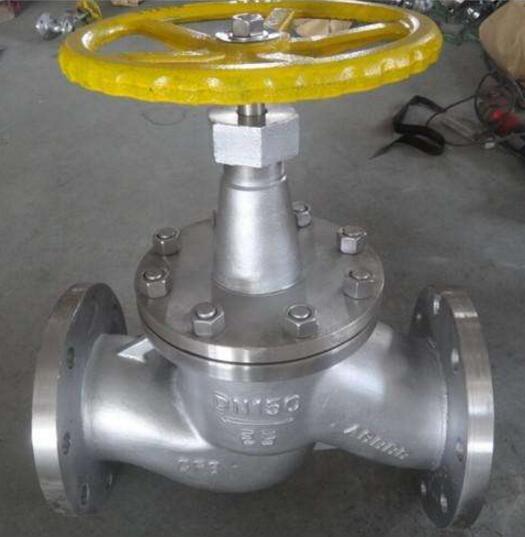

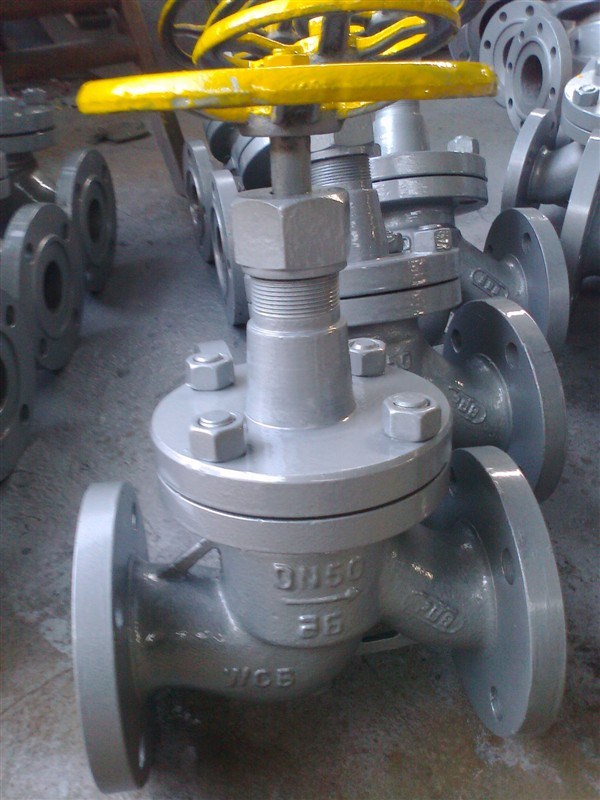

法蘭氨用截止閥

產品名稱：免費黃色視頻下載:法蘭氨用截止閥
產品型號：J41F/B
產品口徑：DN10-300mm
產品壓力：1.6-2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制造有限公司主要生產法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)，可(ke)提供法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)價格，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)說明書，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)實物圖(tu)(tu)，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)結構(gou)圖(tu)(tu)，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)外形尺寸，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)執行標(biao)準，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)工(gong)作原理，法蘭(lan)氨用(yong)(yong)(yong)(yong)截止閥(fa)作用(yong)(yong)(yong)(yong)特點。

法蘭氨用截止閥主要零件材料：

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J41B-25C	鑄鋼	巴氏合金	聚四氟乙　烯	碳鋼		聚四氟乙　烯
J41B-25Z	灰鑄鐵			碳鋼
J41B-25P	不銹鋼			不銹鋼
J41F-25Z	灰鑄鐵			碳鋼

法蘭氨用截止閥性能規范：

公稱壓力PN（MPA）	試驗壓力PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	氨氣、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

法蘭氨用(yong)截止閥主(zhu)要尺寸(cun)及重量：

公稱通徑 DN（mm）	尺　　寸（mm）
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550
