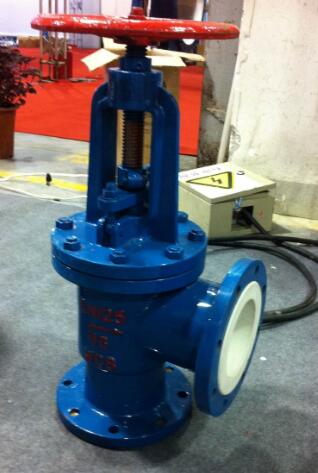

角式襯氟截止閥

產品名稱：免費黃色視頻下載:角式襯氟截止閥
產品型號：J44F46
產品口徑：DN15-300mm
產品壓力：1.6-2.5MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限(xian)公司(si)主要生產角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)，可提供角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)價格(ge)，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)說明(ming)書，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)實物圖(tu)，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)結構圖(tu)，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)外形(xing)尺(chi)寸，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)執(zhi)行標準(zhun)，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)工(gong)作(zuo)原理(li)，角式(shi)(shi)(shi)(shi)襯(chen)(chen)氟(fu)(fu)(fu)截(jie)止閥(fa)(fa)作(zuo)用特點。

角式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

設計規范遵循GB/T 12233，GB/T12235，ANSI B 16.34標準

驅動方式手動、蝸輪轉動、氣動(常開或常閉)、電動

角式襯氟截止閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

角式(shi)襯氟截止閥(fa)主要外形(xing)尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	4-φ18
100	4	175	215	180	155	3	22	8-φ18
125	5	200	245	210	185	3	24	8-φ18
150	6	225	280	240	210	3	24	8-φ23
200	8	275	335	295	265	3	26	8-φ23
250	10	325	390	350	320	3	28	12-φ23
300	12	375	440	400	368	4	28	12-φ23
PN1.6MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	8-φ18
100	4	175	215	180	155	3	24	8-φ18
125	5	200	245	210	185	3	26	8-φ18
150	6	225	280	240	210	3	28	8-φ23
200	8	275	335	295	265	3	30	8-φ23
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
