鍛鋼承插焊截止閥

產品名稱：免費黃色視頻下載:鍛鋼承插焊截止閥
產品型號：J11Y/J61Y
產品口徑：DN15-50mm
產品壓力：900Lb-2500Lb
產品材質：鍛鋼、鍛不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限(xian)公司主要生產鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)，可提供鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)價格(ge)，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)說明書，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)實(shi)物圖(tu)(tu)，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)結構圖(tu)(tu)，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)外形尺寸，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)執行標準，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)工作(zuo)原理(li)，鍛(duan)(duan)鋼(gang)承(cheng)(cheng)插焊(han)(han)截(jie)止(zhi)(zhi)閥(fa)(fa)作(zuo)用特點。

鍛鋼承插焊截止閥主要尺寸及(ji)重量：

規格		S		L		T			W	H (開) ≈	重量（?） ≈
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	A N S I	ISO、BS	J I S			900～1500 Lb	2500 Lb
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	NPI牙型60	RC牙型55	PT牙型55			900～1500 Lb	2500 Lb
1/2	15	21.8	22.2	140	186	1/2			125	321	11.5	12.3
3/4	20	27.1	27.7	140	186	3/4			125	321	10.8	11.6
1	25	33.8	34.5	140	186	1			160	321	10.5	10.8
1 1/4	32	42.6	43.2	178	232	1 1/4			160	380	21.0	26.0
1 1/2	40	48.7	49.1	178	232	1 1/2			180	414	19.6	26.4
2	50	61.1	61.1	216	279	2			200	502	40.4	43.8

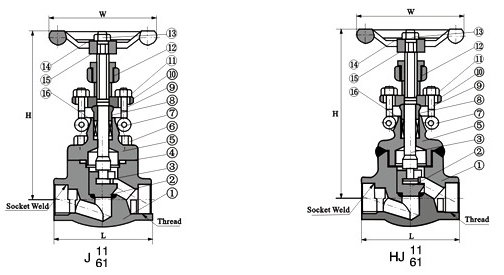

鍛鋼承插焊截止(zhi)閥標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type A182 F22	Type A182 F304	Type A182 F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封環	316	A182 F304	A182 F304(L)	F316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420		A182F304
8	墊圈	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨+304絲		316夾PTFE
11	填料壓套	A276 420		A182 F304
12	填料壓板	A105		A182 F304
13	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276 420
16	手輪	A197
17	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃
