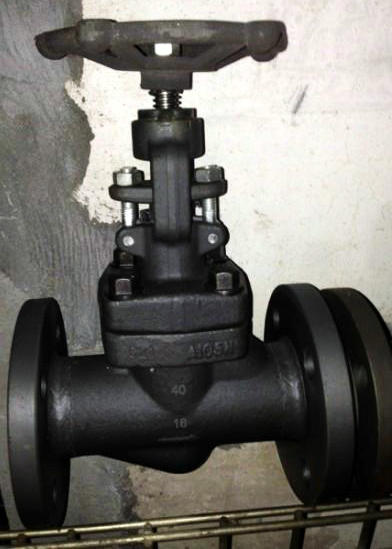

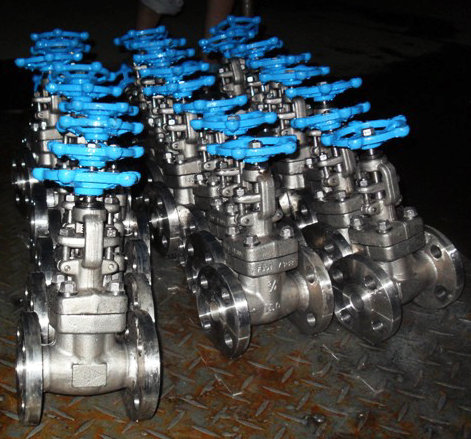

鍛鋼法蘭截止閥

產品名稱：免費黃色視頻下載:鍛鋼法蘭截止閥
產品型號：J41Y
產品口徑：DN10-50mm
產品壓力：150Lb-1500LB
產品材質：鍛鋼、鍛不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛(sheng)閥(fa)門制造有限(xian)公司主要(yao)生(sheng)產鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)，可提供(gong)鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)價格，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)說(shuo)明書，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)實物圖，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)結構圖，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)外形(xing)尺(chi)寸(cun)，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)執(zhi)行(xing)標準(zhun)，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)工作(zuo)原理，鍛(duan)(duan)鋼(gang)法(fa)(fa)蘭(lan)截(jie)止(zhi)(zhi)(zhi)閥(fa)作(zuo)用特點。

鍛鋼法蘭截止閥標準材質細表：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276410
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		/29℃～425℃	/29℃～550℃	/29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼

鍛鋼法蘭截止閥尺寸(cun)(MM)和重量(KG)：

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

鍛鋼截止閥 800Lb標準材質細表：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276F316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276304	A276304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276420
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		/29℃～425℃	/29℃～550℃	/29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

鍛鋼法蘭截止閥尺寸(MM)和重量(KG)：

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(開)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
重量	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0
