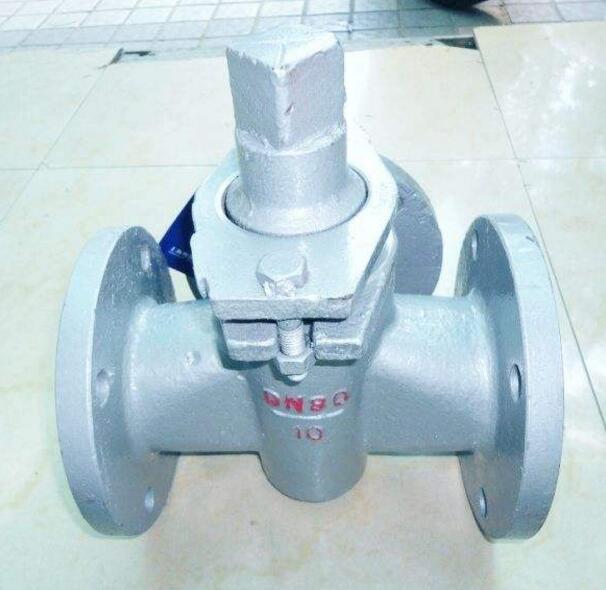

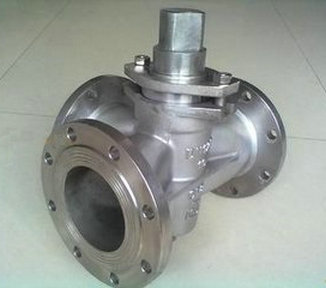

三通鑄鋼旋塞閥

產品名稱：免費黃色視頻下載:三通鑄鋼旋塞閥
產品型號：X44W
產品口徑：DN15-300mm
產品壓力：1MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造(zao)有限公司主要生(sheng)產三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)，可提供三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)價格，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)說(shuo)明書，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)實物圖(tu)，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)結(jie)構圖(tu)，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)外形尺(chi)寸，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)執(zhi)行標準，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)工作(zuo)原理，三通(tong)(tong)(tong)(tong)鑄(zhu)(zhu)鋼(gang)(gang)旋(xuan)塞(sai)(sai)(sai)閥(fa)(fa)(fa)(fa)作(zuo)用特點。

三通鑄鋼旋塞閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封（水）	適用介質	工作溫度（℃）
X44W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X44W-1.0R	1.0	1.5	1.1	醋酸類	≤250
X44W-1.0C	1.0	1.5	1.1	煤氣、油品	≤200

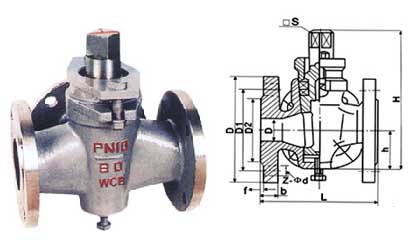

三通鑄(zhu)鋼旋塞閥主要(yao)尺(chi)寸：

公稱壓力PN（MPa）	公稱通徑DN(mm)	尺寸 (mm)
公稱壓力PN（MPa）	公稱通徑DN(mm)	L	D	D1	D2	Z-￠d	□S	h	H
1.0	15	145	95	65	45	4-￠14	14	26	99
	20	145	105	75	55	4-￠14	14	34	124
	25	145	115	85	56	4-￠14	17	38	133
	32	165	135	100	78	4-￠18	19	45	152
	40	190	145	110	85	4-￠18	22	55	212
	50	200	160	125	100	4-￠18	27	74	260
	65	230	180	145	120	4-￠18	32	82	295
	80	260	195	160	135	4-￠18	36	95	327
	100	300	215	180	155	8-￠23	46	135	425
	125	350	245	210	185	8-￠23	50	154	482
	150	400	280	240	210	8-￠23	55	172	512
	200	480	335	295	265	8-￠23	75	195	605
	250	530	390	350	320	8-￠23	85	230	660
	300	610	440	400	368	8-￠23	100	263	760

三通鑄鋼旋塞閥主要零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	柔性石墨油浸石棉盤根
X44T-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
X44W-1.0C	鑄鋼	鑄鋼	鑄鋼
