污水排氣閥

產品名稱：免費黃色視頻下載:污水排氣閥
產品型號：SCARX、WFKPQ42X
產品口徑：DN25-400mm
產品壓力：1-2.5Mpa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有限公司主要生產(chan)污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)，可提(ti)供污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)價格，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)說明書，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)實物圖，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)結構圖，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)外形尺寸，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)執行標準，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)工作原理，污(wu)(wu)(wu)(wu)(wu)水(shui)(shui)(shui)排(pai)氣閥(fa)(fa)作用特點。

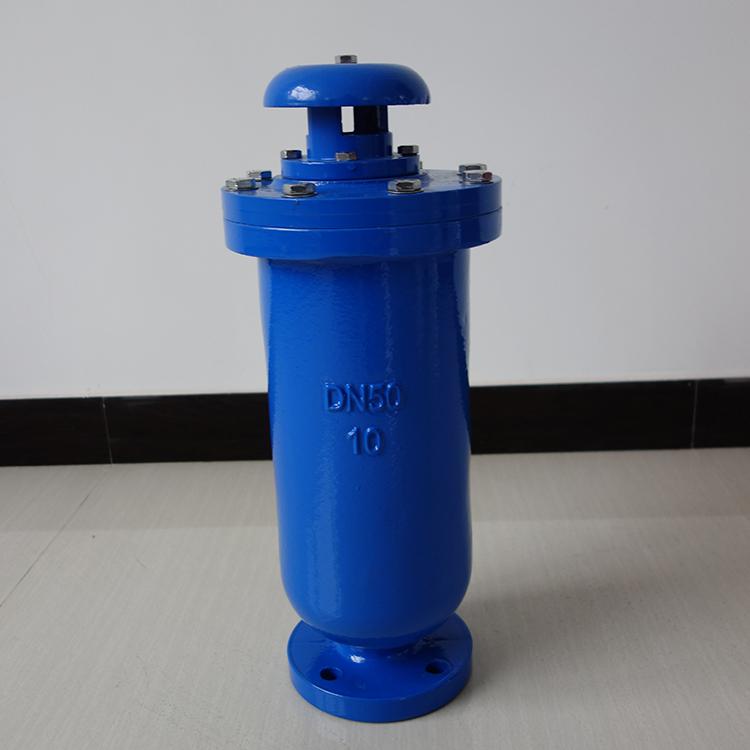

污水排氣閥結構與用途:
污水排氣閥結構圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。污水排氣閥裝設計于泵浦出水口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓面被損壞。
污水排氣閥作用原理:
當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸入送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
污水排氣閥零件名稱:

名稱	械桿B	活塞	頂塞	杠桿A	墊圈環	導套
材質	不銹鋼、錫青銅	不銹鋼、錫青銅	鋁青銅+橡膠	不銹鋼、錫青鉛	合成橡膠	不銹鋼、鑄黃銅
名稱	杠桿架	浮球	閥蓋	閥體	排氣帽	.
材質	不銹鋼、鑄青銅	不銹鋼	灰鑄鐵QT400-15	灰鑄鐵QT400-15	灰鑄鐵QT400-15	.


污水排氣閥(fa)外形尺寸：

公稱通徑 DN(mm)	D	D1	D2	D3	H	Z-Φd
50	160	125	102	205	495	4-18
80	195	160	135	270	600	4-18
100	215	180	158	285	760	8-18
150	280	240	212	340	860	8-22
200	335	295	268	400	1010	8-22
250	390	350	319	465	1210	12-22

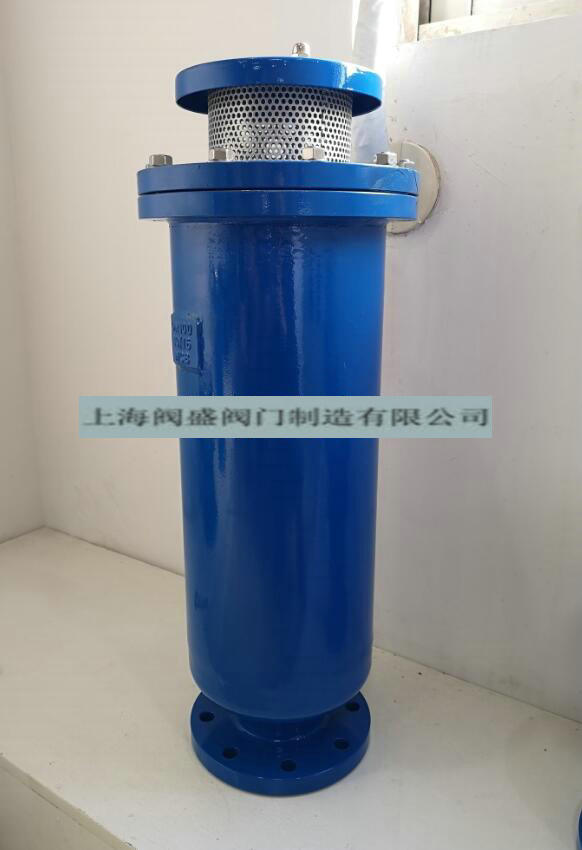

新型污水排氣閥外形尺寸：

通徑	D	D1	D2	Φ	H	Z-Φd
25	115	85	68	195	320	4-14
50	160	125	100	195	320	4-18
80	195	160	135	242	375	4-18
100	215	180	155	260	395	8-18
150	280	240	210	345	500	8-23
200	335	295	265	425	600	8-23
250	390	350	320	500	680	12-23
300	440	400	368	605	780	12-23
350	500	460	425	650	860	16-23
400	565	515	485	740	940	16-25
