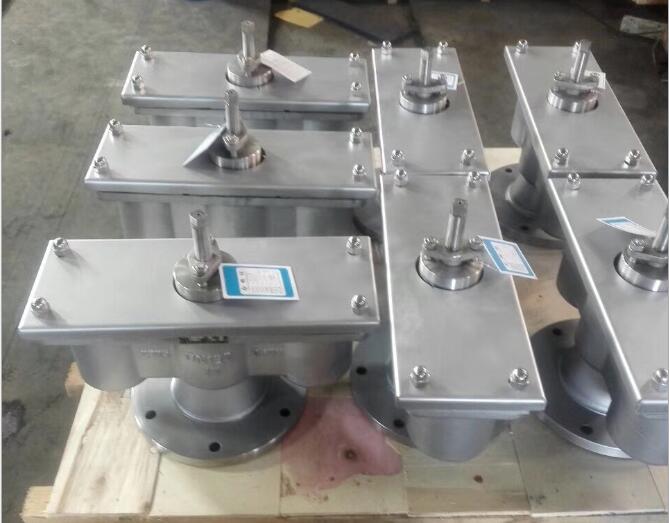

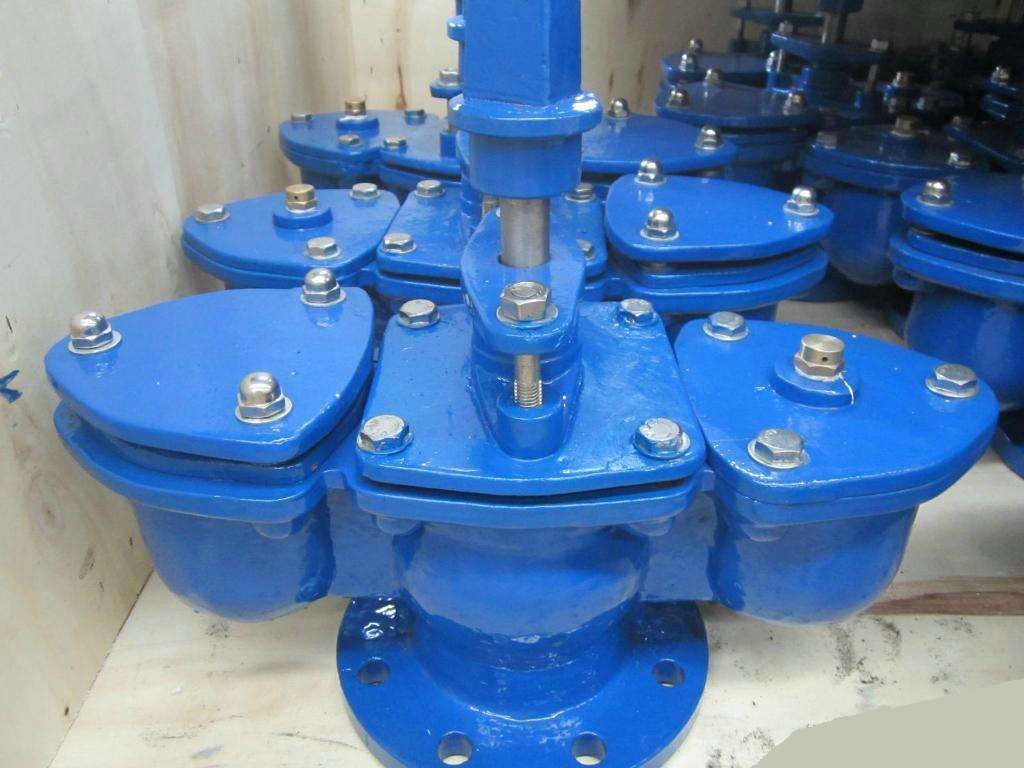

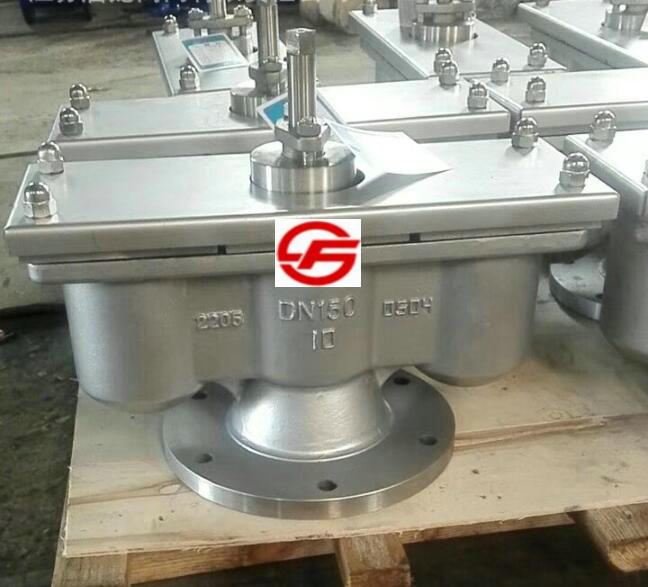

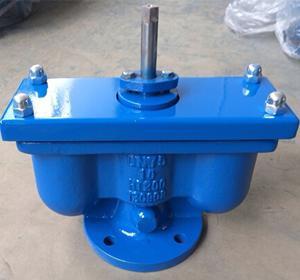

QB2雙口排氣閥
- 產品名稱:免費黃色視頻下載:QB2雙口排氣閥
- 產品型號:QB2
- 產品口徑:DN50-200mm
- 產品壓力:1-2.5MPa
- 產品材質:鑄鐵、鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上(shang)海閥(fa)盛閥(fa)門制造有限公司主(zhu)要生產QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa),可提供QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)價(jia)格(ge),QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)說明書,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)實物圖,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)結構(gou)圖,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)外形尺寸,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)執行標準,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)工作原理,QB2雙(shuang)(shuang)(shuang)口(kou)排(pai)氣(qi)(qi)(qi)(qi)閥(fa)作用特點。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
閥體 | 密封墊 | 閥瓣 | 開槽錐端定位螺釘 | 閥桿 | 空心球 | 閥蓋 | 墊片 | 填料 | 排氣口墊片 | |||
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||||
排氣端蓋 | 螺母 | 護蓋 | 螺母 | 專用螺柱 | 雙頭螺柱 | 填料壓蓋 | 螺母 | 雙頭螺柱 |
雙口排氣閥外形(xing)尺寸:
型號 | 公稱通徑 | 主要尺寸(mm) | ||||||
D | D1 | D2 | L | Z-φd | 介質 | 閥體材料 | ||
QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 鑄鐵 |
QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 鑄鐵 |
規格 | 50 | 75 | 100 | 150 | 200 |
立方米/小時 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
