直流式襯膠隔膜閥

產品名稱：免費黃色視頻下載:直流式襯膠隔膜閥
產品型號：G45J
產品口徑：DN15-300mm
產品壓力：1-1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制造有限公司(si)主要生產直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)，可(ke)提供直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)價格，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)說明書，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)實物圖，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)結構圖，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)外形尺(chi)寸(cun)，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)執(zhi)行(xing)標(biao)準，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)工作原理(li)，直(zhi)(zhi)(zhi)流(liu)(liu)(liu)式(shi)(shi)(shi)(shi)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)(mo)閥(fa)作用特點。

直流式襯膠隔膜閥主要性能：

型號	公稱壓力 Mpa	實驗壓力（Mpa）		工作壓力（Mpa）			適用溫度	適用介質
型號	公稱壓力 Mpa	閥體強度	密封面				適用溫度	適用介質
G45J-6	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80攝氏度	一般腐蝕性介質
G45J-10	1.0	1.5	1.1	1.0				一般腐蝕性介質

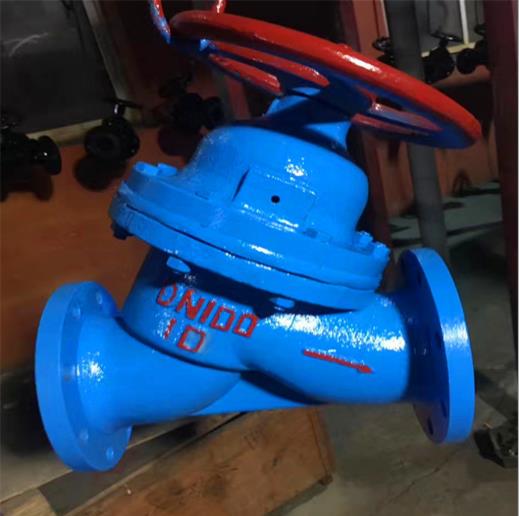

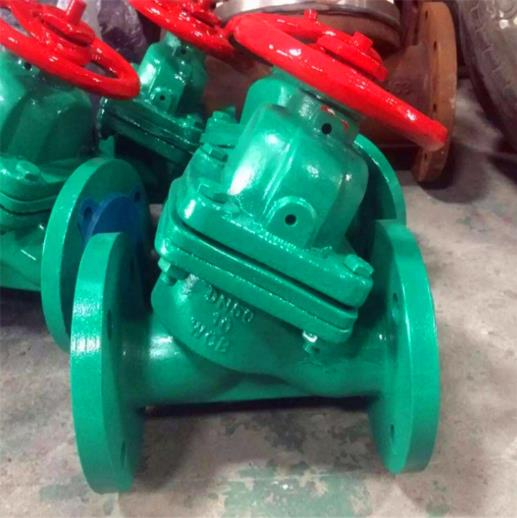

直流式襯膠隔膜閥.jpg 直流式襯膠隔膜閥1.jpg

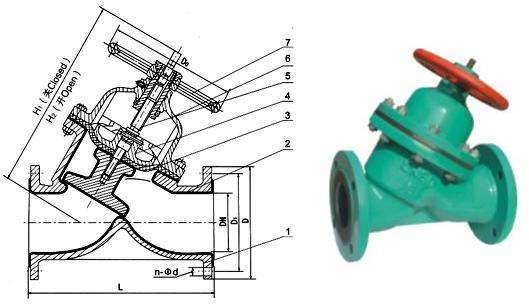

直流式襯膠隔膜閥主要外形尺寸：

型號	公稱尺寸 DN（mm	外形及連接尺寸mm
型號	公稱尺寸 DN（mm	L	D1	D	Do	Z-φd	H	H1
G45J-6	25	145	85	115	120	4-14	121	135
	32	160	100	135	120	4-18	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	4-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-18	384	464
	200	570	295	335	400	8-23	518	638
	250	680	350	390	500	8-23	598	734
	300	790	400	440	560	12-23	698	778
	350	900	460	500	560	12-23	723	883
	400	1000	515	565	640	16-23	868	1078
G45J-10	25	145	85	115	120	16-25	121	135
	32	160	100	135	120	4-14	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	8-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-23	384	464
