氣動(dong)襯膠(jiao)隔膜閥(常開式)當前位置：首頁 > 產品中心 > 隔膜閥 > 免費黃色視頻下載:氣動襯膠隔膜閥(常開式)
  • 氣動襯膠隔膜閥(常開式)

氣動襯膠隔膜閥(常開式)

  • 產品名稱：免費黃色視頻下載:氣動襯膠隔膜閥(常開式)
  • 產品型號：G6k41J
  • 產品口徑：DN20-200mm
  • 產品壓力：1-1.6MPa
  • 產品材質：鑄鐵、鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造(zao)有限公(gong)司主要生產氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))，可提(ti)供氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))價(jia)格，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))說明書(shu)，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))實物圖(tu)，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))結(jie)構圖(tu)，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))外形尺寸，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))執(zhi)行標準，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))工作(zuo)原理，氣動(dong)襯(chen)膠(jiao)隔(ge)(ge)膜(mo)(mo)(mo)閥(fa)(fa)(常(chang)開式(shi))作(zuo)用特點。

氣動襯膠隔膜閥(常開式)用途和主要性能規范：
1.本系列隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
2.各種視裹材質的推薦使用范圍：
視裹材質（代號）
適用溫度
適用介質
硬橡膠（NR）
-10 ℃～85 ℃
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）
-10 ℃～85 ℃ ]
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）
-10 ℃～120 ℃
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠
（CR）-10 ℃～120 ℃
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹
-40 ℃～100 ℃
非腐蝕性介質

氣動襯膠隔膜閥(常開式)隔膜材質的推薦使用范圍：

隔膜材質（代號）
適宜溫度
適用介質
丁基膠（B級）
-40 ℃～100 ℃
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）
-50 ℃～100 ℃
用于凈化水、無機鹽、稀釋無機酸。

氣動襯膠隔膜閥(常開式)主要性能參數：

型號
公稱通徑DN（mm）
工作壓力WP（Mpa）
試驗壓力（Mpa）
試驗溫度（℃）
密封
強度
EG41J W-16
20-50
1.6
1.76
2.4
常溫
EG41J W-10
65-200
1.0
1.1
1.5

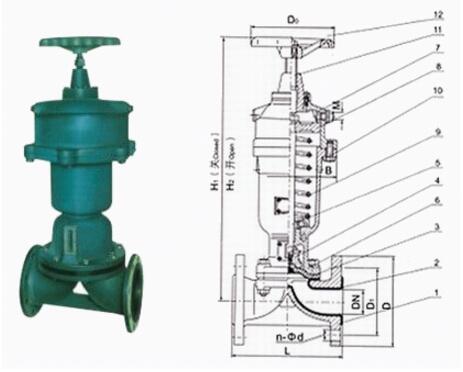

1.氣動襯膠隔膜閥(常開式)結構特點和作用原理：

2.本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
3.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
6.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
7.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
8.本閥采用標準：按照GB12239的規定，并符合BS5156的要求。
氣動襯膠隔膜閥(常開式)主要零件的材料：
序號
名稱
材料
1
體閥
鑄鐵
2
襯囊層
橡膠
3
隔膜
橡膠
4
閥瓣
鑄鐵
5
閥蓋
鑄鐵
6
閥桿
碳鋼
7
手輪
鑄鐵

氣動(dong)襯膠隔膜閥(常開(kai)式(shi))主(zhu)要連接尺寸(cun)：

公稱通
徑
DN
(mm)
公稱壓力
PN
(MPa)
工作壓力
WP
(MPa)
主要外形尺寸
(mm)
適用范圍
重量（kg）
L
D1
D
D0
?
Z
H
溫度
（°C）
介質
J型
W型
J型
W型

20
1.6
1.6
121
117
75
105
70
13.5
4
103
小于等于100
一般腐蝕性
非腐蝕性
3
25
131
127
85
115
83
112
4.3
32
150
146
100
140
114
17.5
144
6.5
40
163
159
110
150
156
7.9
50
194
190
125
165
140
177
10.6
65
1.0
1.0
220
216
145
185
165
164.5
17.6
80
258
254
160
200
230
8
181.5
25.5
100
309
305
180
220
280
253
36.2
125
362
356
210
250
282
47.5
150
412
406
240
285
368
366.5
74
200
527
521
295
342
483
22

143
