液動緊急切斷閥

產品名稱：免費黃色視頻下載:液動緊急切斷閥
產品型號：QDY421F
產品口徑：DN15-200mm
產品壓力：1.6-4Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有限公司(si)主要生產液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥，可提供液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥價格，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥說明書，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥實(shi)物圖，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥結構圖，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥外形尺寸(cun)，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥執行(xing)標準，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥工作(zuo)原理(li)，液(ye)(ye)動(dong)(dong)緊(jin)(jin)(jin)急切(qie)(qie)斷(duan)(duan)閥作(zuo)用特點。

液動緊急切斷閥概述：

液動緊急切斷閥用途和性能規范：本閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。

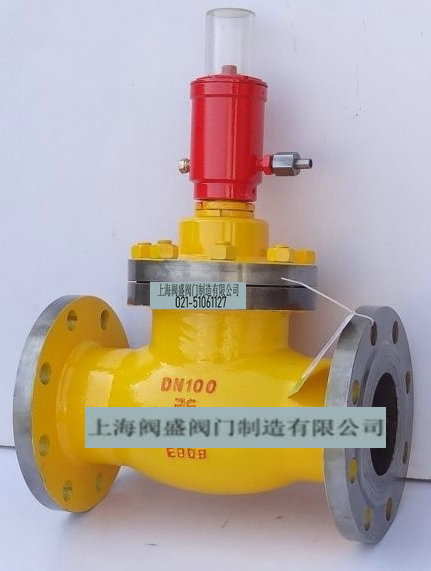

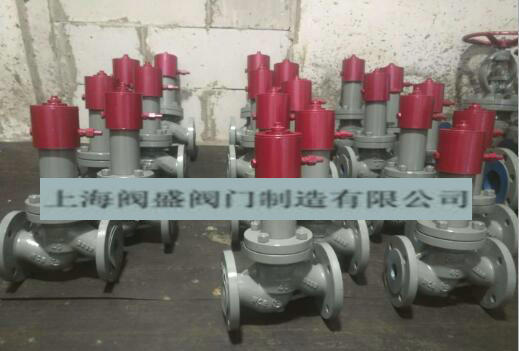

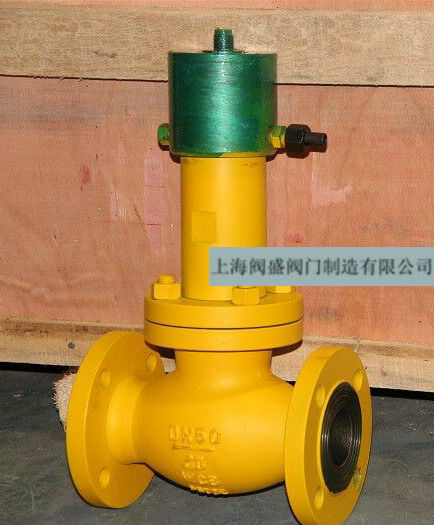

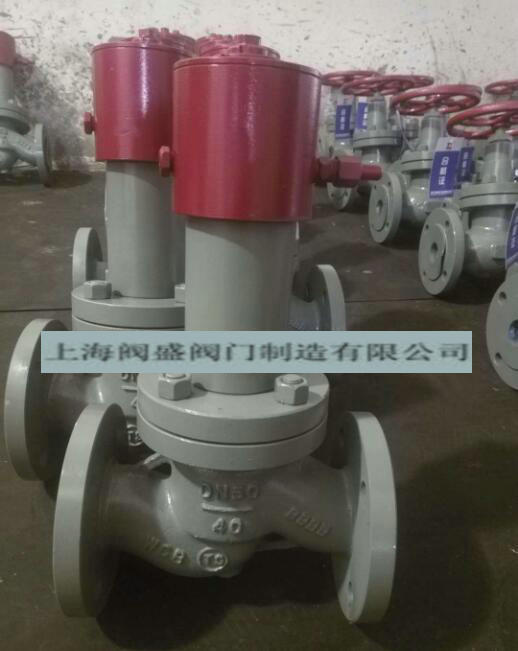

液動緊急切斷閥.jpg 液動緊急切斷閥1.jpg

一液動緊急切斷閥工作原理：

多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。

二液動緊急切斷閥產品性能規范：

壓力等級		常溫試驗壓力（Mpa)
		殼體	密封	低氣壓密封
公稱壓力(Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
適用溫度		≥75℃
適用介質		機械油

三液動緊急切斷閥主要性能規范：

壓力等級	20K 4.0MPa	油缸工作壓力	≤6.0.Mpa
使用溫度	-40~+80℃	油缸使用介質	混合錠子油，變壓器油
使用介質	天然氣，液化氣，液氨	熔閉時間	±70℃
關閉時間	≤10秒	油缸開啟壓力	≥2.0MPa

四液動緊急切斷閥主要零件材料：

零件名稱	材料
閥體閥蓋	碳素鋼 WCB
油缸，活塞	鉻不銹鋼
密封圈， O型川	聚四氟乙烯，丁晴橡膠
彈簧	50CrVA（彈簧鋼）

五液動緊急切斷閥(fa)主要連接尺寸：單位(wei):(mm)

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-*14	215	120
20	150	105	75	55	16	2	4-*14	255	120
25	160	115	85	65	16	2	4-*14	285	120
32	190	135	100	75	18	2	4-*18	300	160
40	200	145	110	85	18	3	4-*18	320	200
50	230	160	125	100	20	3	4-*18	380	240
65	290	180	145	120	22	3	4-*18	420	280
80	310	195	160	135	22	3	4-*18	450	320
100	350	135	190	160	24	3	8-*23	520	360
125	400	270	220	188	28	3	8-*25	558	400
150	480	300	250	218	30	3	8-*25	750	400
200	600	360	310	278	34	3	12-*25	950	450

六液動緊急切斷閥安裝使用注意事項：

①保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。②安裝前應將本閥清除干凈，將各螺紋連接處擰緊。③本閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。④訂貨須注明法蘭密封面形式，壓力等級及連接標準。
