雙杠桿安(an)全閥(fa)當前位置：首頁 > 產品中心 > 安全閥 > 雙杠桿安全閥

雙杠桿安全閥

產品名稱：免費黃色視頻下載:雙杠桿安全閥
產品型號：GA44H
產品口徑：DN80-250mm
產品壓力：1.6-10Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制(zhi)造有限(xian)公司主要生(sheng)產雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)，可(ke)提供雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)價格，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)說明書，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)實物圖，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)結構圖，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)外(wai)形(xing)尺(chi)寸，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)執(zhi)行標準，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)工作(zuo)(zuo)原理，雙(shuang)杠桿(gan)(gan)安(an)(an)全閥(fa)作(zuo)(zuo)用(yong)特點。

雙杠桿安全閥產品用途:
GA44H-16C/25/40、GA44H-64型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

雙杠桿(gan)安全閥(fa)產品(pin)剖解圖:

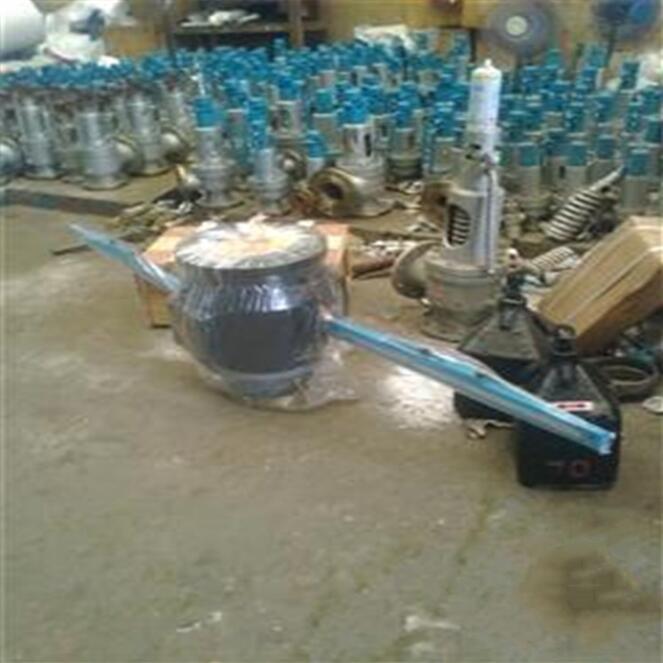

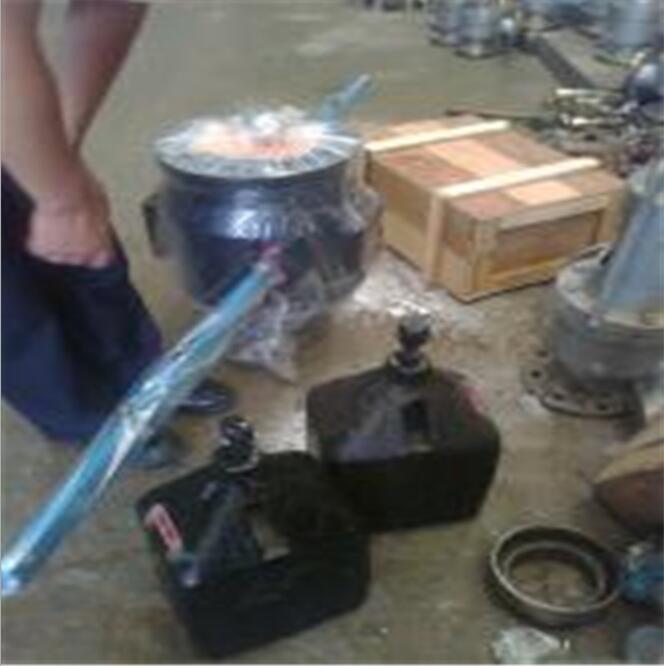

雙杠桿安全閥.jpg 雙杠桿安全閥1.jpg

雙杠桿安全閥

雙杠桿安全閥主要零部件材料：
GA44H型雙杠桿安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。

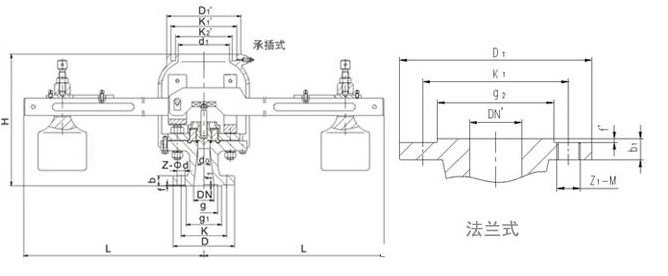

雙杠桿安全閥外形尺寸:

型號	公稱通徑 DN	尺寸
		do-z	D	K	ɡ1	ɡ	f	f1	b	Z-φd	≈H	L	出口承插式				出口法蘭式
		do-z	D	K	ɡ1	ɡ	f	f1	b	Z-φd	≈H	L	d1	K2＇	K1＇	D1＇	DN＇	ɡ2	K1	D1	b1	f＇	Z1-M
GA44H-16	80	50×2	200	160	135	/	3	/	20	8-18	410	900	120	145	162	190	150	210	240	280	24	3	8-M16
GA44H-25	80	50×2	200	160	135	/	3	/	22	8-18	410	900	120	145	162	190	150	210	240	280	24	3	8-M16
GA44H-40	80	50×2	200	160	135	121	3	4	22	8-18	410	900	120	145	162	190	150	210	240	280	24	3	8-M16
GA44H-64	80	40×2	210	170	140	121	3	4	30	8-23	475	900	200	218	253	285	200	255	280	315	24	3	8-M16
