彈簧微啟式外螺紋安全閥

產品名稱：免費黃色視頻下載:彈簧微啟式外螺紋安全閥
產品型號：A21H/F
產品口徑：DN15-25mm
產品壓力：1.6-32Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造(zao)有限公司主要(yao)生產彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)，可(ke)提供(gong)彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)價格，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)說明書，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)實物圖，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)結(jie)構圖，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)外(wai)(wai)形尺寸(cun)，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)執行標準，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)工作原理(li)，彈(dan)(dan)(dan)簧(huang)微(wei)(wei)(wei)啟(qi)式(shi)(shi)外(wai)(wai)螺(luo)(luo)(luo)(luo)紋安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)(fa)(fa)作用特點(dian)。

彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

彈簧微啟式外螺紋安全閥主要零部件材料：

NO.	零件名稱	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接頭	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	35	2Cr13	1Cr18Ni9Ti
3	閥座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	彈簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
	密封面材料	"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

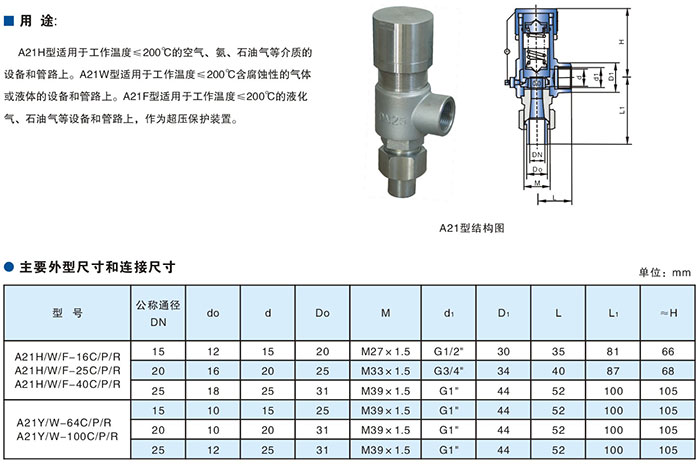

彈簧微啟(qi)式外(wai)(wai)螺紋安全閥外(wai)(wai)形尺(chi)寸：

型號	公稱通徑	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160/160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285
