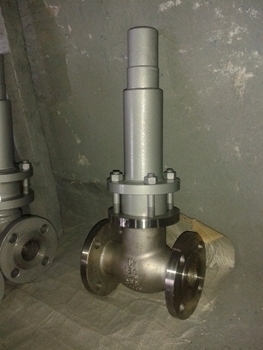

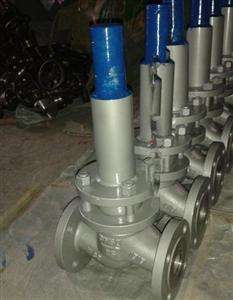

定壓止回閥

產品名稱：免費黃色視頻下載:定壓止回閥
產品型號：HD47H
產品口徑：DN25-200mm
產品壓力：1.6-6.4Mpa
產品材質：鑄鋼，不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造(zao)有限公司主要生產(chan)定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)，可提供定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)價格(ge)，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)說(shuo)明書，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)實(shi)物圖，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)結構圖，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)外形尺(chi)寸，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)執行標準，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)工作(zuo)原理(li)，定(ding)壓(ya)(ya)(ya)(ya)止(zhi)(zhi)(zhi)回(hui)閥(fa)(fa)(fa)作(zuo)用特點。

定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門。

一、定壓止回閥結構特點與作用：　　

本閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。　　

當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。

二、定壓止回閥使用說明：

1.使用本閥時，先要檢看與清洗閥內雜物。

2.檢查閥體上零部是否有松動或已遺失。

3.作用本閥時，檢看閥體上進出標致。不能私自拆卸閥門，如要拆卸，必須在專業人員的指導下。

4.本閥在作業時，壓力不要過高一般使用0.3~0.4MPa。

5.作業時注意作用的壓力不要過快，使本閥起不到密封的作用。要再次使用時壓力調為0MPa，使彈簧回復后再次加壓。

6.如何有使用不符合要求，后果自付。

7.要定期檢看閥門。

定壓止回閥主要結構和連接尺(chi)寸：

DN	L	D	D1	D2	b	f	Z-Ød	H
25	160	115	85	65	16	2	4-14	280
32	180	135	100	78	18	2	4-18	320
40	200	145	110	85	18	3	4-18	350
50	250	160	125	100	20	3	4-18	400
65	265	180	145	120	22	3	8-18	410
80	280	195	160	135	22	3	8-18	450
100	300	230	190	160	24	3	8-23	480
125	325	275	220	188	28	3	8-25	520
150	350	300	250	218	30	3	12-25	580
200	400	360	310	278	34	3	12-30	640
