船用法蘭鑄鐵單排排出截止閥箱性能規范Technical Data

公稱壓力Nominal Pressure(MPa) 公稱通徑Nominal Diameter(mm) 適用介質Applicable Medium 1.0 40 - 150 海水、淡水Sea water．Fresh water 0.6 200 - 250

船用法蘭鑄鐵單排排出截止閥箱主要零部件材質Materials of Main Parts

零件名稱Parts Name 材料Material 　 名稱Name 牌號Marks 閥體、閥蓋Body/Cover 灰鑄鐵Cast iron HT200 閥盤Body 鑄錫青銅Cast Tin Bronze ZCuSn5Pb52n5 閥座、閥桿Seat/Stem 鋁青銅Aluminum Bronze CuA19Mn2

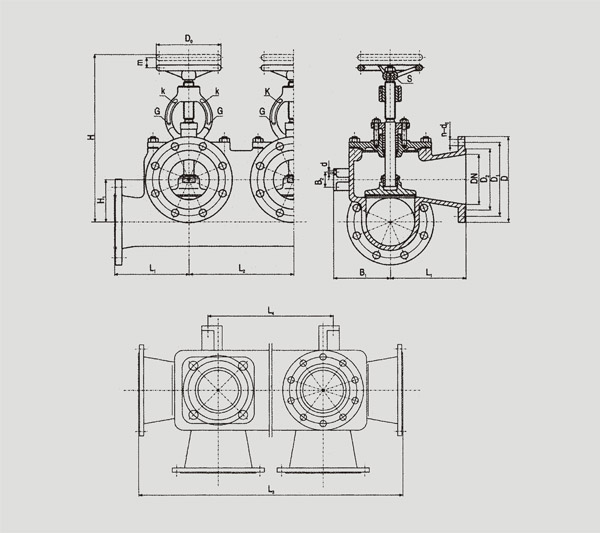

船用法蘭鑄鐵單排排出截止閥箱R型、S型基本尺寸Dimensions

公稱 公稱 結構尺寸Structure Dimension 壁厚 法蘭 Connection D 連接尺寸 mension Of Flange 手輪 Hand 升程 參考重量 　 　 　 　 　 　 　 　 　 　 　 Thickness 　 　 　 　 　 螺栓 wheel Lift Weight(kg) 壓力 PN (MPa) 通徑 DN (mm) L1 L2 L3 R型 S型 L4 R型 S型 H≈ Hi B1 B2 d 8 D Di D2 b n-do Bolt Th Do S m Range R型 S型 　 40 110 160 380 540 210 370 283 48 95 50 13 8 125 93 74 16 6-15 M14 120 11 12 17.1 24.8 　 50 120 180 420 600 230 410 315 58 100 50 15 8 135 103 84 16 6-15 M14 140 12 15 24.05 36.0 　 65 130 180 440 620 230 410 345 73 120 50 15 9 155 123 104 15 6-15 M14 140 12 19 33.5 50.0 1.0 80 140 200 480 680 260 460 390 89 130 60 17 9 170 138 118 15 8-15 M14 160 14 23 43.5 64.7 　 100 170 230 570 800 290 520 430 110 150 60 17 10 190 158 138 15 8-15 M14 180 14 28 69.5 102.0 　 125 200 250 650 900 310 560 490 135 160 60 17 10 215 183 164 15 10-15 M14 200 17 35 85.4 125.0 　 150 230 280 740 1020 340 620 560 152 175 60 17 11 240 208 190 16 12-15 M14 200 17 42 125.0 180.5 0.6 200 280 380 940 1320 446 826 720 208 225 80 21 13 295 264 247 16 12-15 M14 360 27 90 202.0 382.0 　 250 400 460 1260 1720 544 1004 870 246 270 80 21 14 365 327 306 18 14-17 M16 360 27 120 294.0 553.0

船用法蘭鑄鐵單排排出截止閥箱RS犁、SS型基本尺寸Dimensions

公稱 公稱 結構尺寸Structure Dimension 壁厚 法蘭 Connection D 連接尺寸 mension OT卜 ange 手輪 Hand 升程 參考重量 　 　 　 　 　 　 　 　 　 　 　 Thickness 　 　 　 　 　 螺栓 wheel Lift Weight(kg) 壓力 PN (MPa) 通徑 DN (mm) L1 L2 L3 RS型 SS型 L4 RS型 SS型 H≈ Hi B1 B2 d 8 D Di D2 b n-do Bolt Th Do S m Range R型 S犁 　 40 115 180 410 590 230 410 283 48 13 8 13 8 150 1 10 88 18 4-18 M16 120 11 12 20.5 30 0 　 50 125 195 445 640 245 440 315 58 15 8 15 8 165 125 102 20 4-18 M16 140 12 14 30.0 44.3 　 65 145 215 505 720 265 480 345 73 15 9 15 9 185 145 122 20 4-18 M16 140 12 20 40.0 60.0 1.0 80 155 230 540 770 290 520 390 89 17 9 17 9 200 160 133 22 8-18 M16 160 14 26 52.6 79.0 　 100 175 270 620 890 330 600 430 110 17 10 17 10 220 180 158 24 8-18 M16 180 14 36 8105 120.0 　 125 200 290 690 980 350 640 490 135 17 10 17 10 250 210 184 26 8-18 M16 200 17 45 102.6 150.8 　 150 225 325 775 1100 385 710 560 152 17 11 17 11 285 240 212 26 8-22 M20 200 17 58 146.8 212.8 0.6 200 275 380 930 1310 470 850 720 208 21 13 21 13 320 280 258 22 8-22 M16 360 27 68 223.2 413.9 　 250 325 435 1080 1520 535 970 870 246 21 14 21 14 375 335 312 24 12-18 M16 450 32 80 308.8 575.2
