低壓粗油濾器

產品名稱：免費黃色視頻下載:低壓粗油濾器
產品型號：CB/T425-94
產品口徑：
產品壓力：
產品材質：
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有(you)限公(gong)司(si)主要生產低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)，可(ke)提供低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)價格，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)說(shuo)明書，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)實物圖(tu)，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)結(jie)構圖(tu)，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)外形尺寸，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)執行標準，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)工(gong)作原(yuan)理，低(di)(di)壓(ya)(ya)(ya)粗(cu)(cu)(cu)油(you)(you)濾(lv)(lv)(lv)(lv)器(qi)作用特點。

低(di)壓粗油濾器技術(shu)參數：

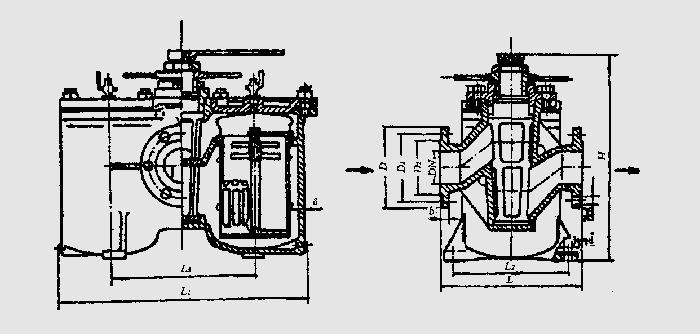

低壓粗油濾器A型基本尺寸Dimensions

公稱通徑 DN (mm)	結構尺寸 Structure Dimension			壁厚 Thickness	法蘭Flange					螺栓Bont		地腳				重量 Weight
	H	L1	L	δ	D	Di	D2	d	b	n個	Th.	L2	L3	n個	d	(kg)
20	218	223	145	7	95	68	48	13	14	4	M12	115	125	4	11	11
25	238	252	170	7	105	73	56	13	14	4	M12	130	140	4	11	13
32	265	292	195	7	115	83	64	15	15	6	M14	145	165	4	11	16
40	298	340	210	8	125	93	74	15	16	6	M14	165	195	4	13	24
50	340	398	235	8	135	103	84	15	16	6	M14	190	230	4	13	34
65	395	482	270	9	155	123	104	15	15	6	M14	225	280	4	15	42
80	445	560	300	9	170	138	118	15	15	8	M14	260	335	4	15	75
100	538	665	340	10	190	158	138	15	15	8	M14	300	380	4	15	124

低壓粗油濾器AS型基本尺寸Dirnensions

公稱通徑 DN	結構尺寸 Structure Dimension			壁厚 Thickness	法蘭Flange					螺栓Bont．		塏腳				重量 Weight
(mm)	H	L1	L	δ	D	D1	D2	d	b	n個	Th	L2	L3	n個	d	(kg)
20	218	223	145	7	90	65	50	11	14	4	M10	115	125	4	11	10.8
25	238	252	170	7	100	75	60	11	14	4	M10	130	140	4	11	12.8
32	265	292	197	7	120	90	70	14	16	4	M14	145	165	4	11	16.9
40	298	340	210	8	130	100	80	14	16	4	M14	165	195	4	13	24.2
50	340	398	235	8	140	110	90	14	16	4	M14	190	230	4	13	34.2
65	395	482	272	9	160	130	110	14	16	4	M14	225	280	4	15	42.6
80	445	560	306	9	190	150	128	18	18	4	M16	260	335	4	15	76.7
100	538	665	346	10	210	170	148	18	18	4	M16	300	380	4	15	126.0
