真空隔膜閥當前位置:首頁 > 產品中心 > 隔膜閥 > 真空隔膜閥
  • GM型高真空隔膜閥

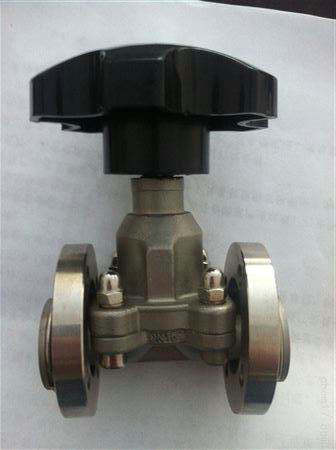

GM型高真空隔膜閥

  • 產品名稱:免費黃色視頻下載:GM型高真空隔膜閥
  • 產品型號:GM型
  • 產品口徑:DN10-50mm
  • 產品壓力:1.6Mpa
  • 產品材質:不銹鋼304、316、316L
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海(hai)閥(fa)(fa)盛閥(fa)(fa)門(men)制造有限公司主(zhu)要(yao)生產GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa),可提供(gong)GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)價格,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)說(shuo)明書,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)實物圖,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)結(jie)構圖,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)外(wai)形尺寸(cun),GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)執行標準,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)工作原理,GM型(xing)(xing)(xing)高(gao)真空(kong)(kong)(kong)隔(ge)(ge)(ge)膜(mo)(mo)閥(fa)(fa)作用特點(dian)。

GM型高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上,用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接),焊接式II型連接(即一端焊接,另一端插入)。
閥門適用的工作介質為空氣及非腐蝕性氣體。
GM型高真空隔膜閥主要技術性能:
適用范圍(Pa)
105~1.3x10-4
閥門漏率(Pa.L/S)
≤1.3x10-4
介質溫度(℃)
-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
安裝位置
任意

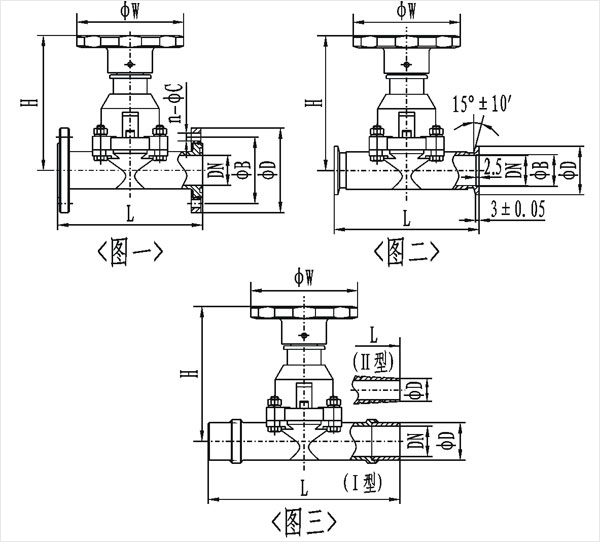

GM型高真空隔膜(圖一)活套法蘭連接及外形尺寸:
型號
通徑(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法蘭標準
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070


GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9
GM型高真空隔膜(圖二)快卸法蘭(KF)連接及外形尺寸:
型號
通徑(DN)
ΦD
ΦB
ΦW
H
L
法蘭標準
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/
GM型高真空隔膜(圖三)焊接式連接及外形尺寸:
型號
通徑(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200
注:Ⅰ型為兩端焊接;Ⅱ型為一端焊接,另一端插入
