DQ41F-25P低溫球閥

產品名稱：免費黃色視頻下載:DQ41F-25P低溫球閥
產品型號：DQ41F
產品口徑：DN15-200mm
產品壓力：2.5Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限(xian)公司(si)主要生產DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)，可(ke)提(ti)供DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)價格，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)說(shuo)明書，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)實物圖，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)結構圖，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)外形尺(chi)寸(cun)，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)執(zhi)行標準，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)工作原理，DQ41F-25P低(di)溫(wen)(wen)球(qiu)(qiu)(qiu)(qiu)閥(fa)(fa)(fa)作用(yong)特(te)點。

DQ41F-25P低溫球閥產品規范
公稱壓力：2.5MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-25P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

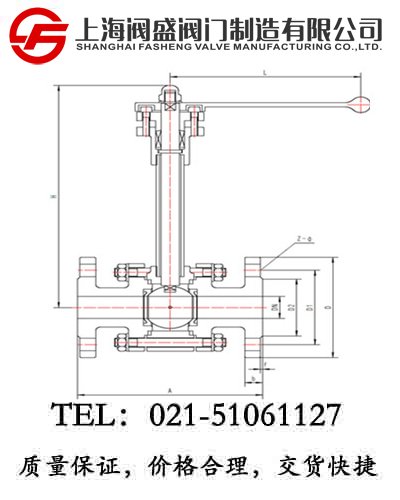

DQ41F-25P低溫球閥外型與連接尺寸

產品型號		DQ41F-25P低溫球閥									重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	H	D	D1	D2	Z-Ф	b	f	L
322Q15AB2A3	15	130	207	95	65	45	4-14	16	2	140	4.2
322Q20AB2A3	20	150	239	105	75	55	4-14	16	2	160	5.6
322Q25AB2A3	25	160	254	115	85	65	4-14	16	2	180	7.2
322Q32AB2A3	32	180	280	135	100	78	4-18	18	2	200	11.3
322Q40AB2A3	40	200	292	145	110	85	4-18	18	2	200	13.8
322Q50AB2A3	50	230	322	160	125	100	4-18	20	3	250	18.6
322Q65AB2A3	65	290	354	180	145	120	8-18	22	3	320	32.8
322Q80AB2A3	80	310	375	195	160	135	8-18	22	3	320	46.2
322Q100AB2A3	100	350	420	230	190	160	8-23	24	3	360	60.3
322Q125AB2A3	125	400	452	270	220	188	8-25	28	3	500	101.6
322Q150AB2A3	150	480	491	300	250	218	8-25	30	3	700	166.2
322Q200AB2A3	200	600	544	360	310	278	12-25	33	3	900	274.6
