DQ41F-40P低溫球閥

產品名稱：免費黃色視頻下載:DQ41F-40P低溫球閥
產品型號：DQ41F
產品口徑：DN15-200mm
產品壓力：4Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥盛閥門制造(zao)有限公司主要生產(chan)DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥，可提供DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥價格，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥說(shuo)明(ming)書，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥實物圖(tu)(tu)，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥結構圖(tu)(tu)，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥外形尺寸，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥執行標(biao)準，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥工作(zuo)原(yuan)理，DQ41F-40P低(di)溫(wen)(wen)球(qiu)(qiu)閥作(zuo)用特點。

DQ41F-40P低溫球閥產品規范
公稱壓力：4.0MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-40P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

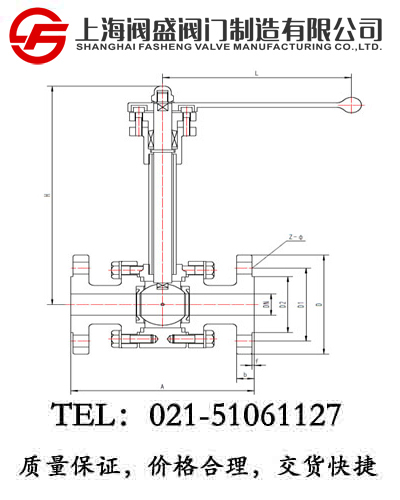

DQ41F-40P低溫球閥外型與連接尺寸

產品型號		DQ41F-40P低溫球閥											重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	H	D	D1	D2	D6	Z-Ф	b	f	f1	L
422Q15AB2A3	15	130	207	95	65	45	40	4-14	16	2	3	140	4.2
422Q20AB2A3	20	150	239	105	75	55	51	4-14	16	2	3	160	5.6
422Q25AB2A3	25	160	254	115	85	65	58	4-14	16	2	3	180	7.2
422Q32AB2A3	32	180	280	135	100	78	66	4-18	18	2	3	200	11.3
422Q40AB2A3	40	200	292	145	110	85	76	4-18	18	2	3	200	13.8
422Q50AB2A3	50	230	322	160	125	100	88	4-18	20	3	4	250	18.6
422Q65AB2A3	65	290	354	180	145	120	110	8-18	22	3	4	320	32.8
422Q80AB2A3	80	310	375	195	160	135	121	8-18	22	3	4	320	46.2
422Q100AB2A3	100	350	420	230	190	160	150	8-23	24	3	4	360	60.3
422Q125AB2A3	125	400	452	270	220	188	176	8-25	28	3	4	500	101.6
422Q150AB2A3	150	480	491	300	250	218	204	8-25	30	3	4	700	166.2
422Q200AB2A3	200	600	544	375	320	282	260	12-30	38	3	4	900	274.6
