DQ41F-300LB低溫球閥

產品名稱：免費黃色視頻下載:DQ41F-300LB低溫球閥
產品型號：DQ41F
產品口徑：DN15-200mm
產品壓力：300LB
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有(you)限(xian)公司主要生產DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥，可提供DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥價格，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥說明書(shu)，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥實物圖(tu)，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥結構圖(tu)，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥外形尺寸，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥執行標(biao)準(zhun)，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥工作(zuo)原(yuan)理，DQ41F-300LB低(di)溫(wen)(wen)(wen)(wen)(wen)球(qiu)(qiu)閥作(zuo)用特點。

DQ41F-300LB低溫球閥產品規范
公稱壓力：5.0MPa
公稱通徑：1/2in～8in
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-300LB低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

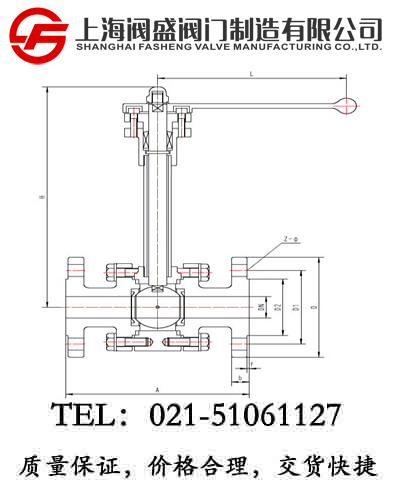

DQ41F-300LB低溫球閥外型與連接尺寸

產品型號		DQ41F-300LB低溫球閥									重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	H	D	D1	D2	Z-Ф	b	f	L
B22Q15AB2A3	1/2	140	207	95	66.5	35	4-15	15	1.6	140	4.2
B22Q20AB2A3	3/4	152	239	117	82.5	43	4-19	16	1.6	160	5.6
B22Q25AB2A3	1	165	254	124	89	51	4-19	18	1.6	180	7.2
B22Q32AB2A3	1-1/4	178	280	133	98.5	63	4-19	19	1.6	200	11.3
B22Q40AB2A3	1-1/2	190	292	156	114.5	73	4-22	21	1.6	200	13.8
B22Q50AB2A3	2	216	322	165	127	92	8-19	23	1.6	250	18.6
B22Q65AB2A3	2-1/2	241	354	190	149	105	8-22	26	1.6	320	32.8
B22Q80AB2A3	3	283	375	210	168.5	127	8-22	29	1.6	320	46.2
B22Q100AB2A3	4	305	420	254	200	157	8-22	32	1.6	360	60.3
B22Q125AB2A3	5	381	452	279	235	186	8-22	35	1.6	500	101.6
B22Q150AB2A3	6	403	491	318	270	216	12-22	37	1.6	700	166.2
B22Q200AB2A3	8	502	544	381	330	270	12-25	42	1.6	900	274.6
