DQ61F-16P低溫球閥（SW）

產品名稱：免費黃色視頻下載:DQ61F-16P低溫球閥（SW）
產品型號：DQ61F
產品口徑：DN15-200mm
產品壓力：1.6Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛(sheng)閥(fa)門(men)制造有限公司主要(yao)生產(chan)DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW），可(ke)提供DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）價格(ge)，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）說明(ming)書，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）實物圖(tu)，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）結構圖(tu)，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）外形尺(chi)寸(cun)，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）執行標準，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）工作原理，DQ61F-16P低溫(wen)(wen)球(qiu)(qiu)(qiu)閥(fa)（SW）作用特點。

DQ61F-16P低溫球閥產品規范
公稱壓力：1.6MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥門的左側向右流

DQ61F-16P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

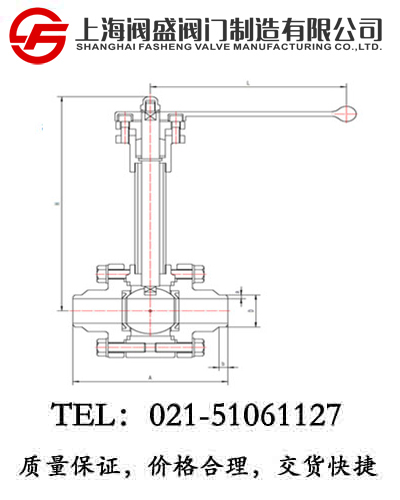

DQ61F-16P低溫球閥（SW）外型與連接尺寸

產品型號		DQ61F-16P低溫球閥						重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	b	D	a	H	L
211Q15AB2A3	15	140	6	18	2	207	140	3.2
211Q20AB2A3	20	152	6	25	2.5	239	160	4.1
211Q25AB2A3	25	165	6	32	2.5	254	180	5.3
211Q32AB2A3	32	178	6	38	3	280	200	10.2
211Q40AB2A3	40	190	7	48	3.5	292	200	14.3
211Q50AB2A3	50	216	8	57	3.5	322	250	20.2
211Q65AB2A3	65	241	10	76	4	354	320	25.4
211Q80AB2A3	80	283	10	89	4	375	320	50.8
211Q100AB2A3	100	305	12	108	4	420	360	70.9
211Q125AB2A3	125	381	12	133	4.5	452	500	81.1
211Q150AB2A3	150	403	12	159	4.5	491	700	131.3
211Q200AB2A3	200	419	16	219	4.5	544	900	216.8
