DQ61F-160P低溫球閥（BW）

產品名稱：免費黃色視頻下載:DQ61F-160P低溫球閥（BW）
產品型號：DQ61F
產品口徑：DN10-100mm
產品壓力：16Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造有限(xian)公司(si)主要生產(chan)DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW），可提供DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）價格，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）說明書，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）實(shi)物(wu)圖，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）結(jie)構圖，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）外形(xing)尺寸，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）執行(xing)標(biao)準(zhun)，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）工作原理，DQ61F-160P低(di)溫(wen)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)(fa)（BW）作用特點。

DQ61F-160P低溫球閥產品規范
公稱壓力：16.0MPa
公稱通徑：10mm～100mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥門的左側向右流

DQ61F-160P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

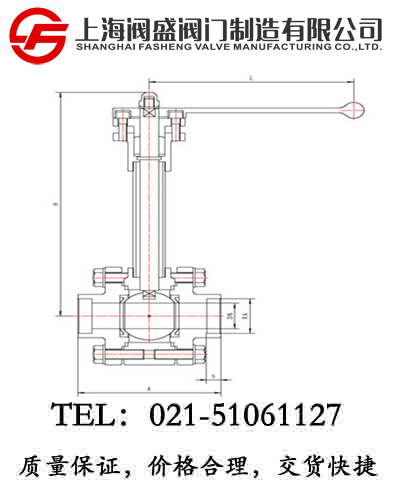

DQ61F-160P低溫球閥（BW）外型尺寸與連接尺寸

產品型號		DQ61F-160P低溫球閥						重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	b	RA	D	H	L
733Q15AB2A3	15	216	10	18.5	34	207	160	3.4
733Q20AB2A3	20	229	12	25.5	40	239	180	4.3
733Q25AB2A3	25	254	12	32.5	48	254	200	5.6
733Q32AB2A3	32	279	12	38.5	62	280	200	10.7
733Q40AB2A3	40	305	12	48.5	70	292	250	15.1
733Q50AB2A3	50	368	15	57.5	82	322	320	21.2
733Q65AB2A3	65	419	15	76.5	100	354	320	26.7
733Q80AB2A3	80	381	15	89.5	113	375	360	53.3
733Q100AB2A3	100	457	15	108.5	132	420	360	74.4
