DQ61F-150LB低溫球閥（SW）

產品名稱：免費黃色視頻下載:DQ61F-150LB低溫球閥（SW）
產品型號：DQ61F
產品口徑：DN15-200mm
產品壓力：150LB
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有限公(gong)司主要生產DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW），可提供(gong)DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）價格，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）說明書(shu)，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）實物圖(tu)，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）結構(gou)圖(tu)，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）外形尺寸，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）執(zhi)行標準，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）工(gong)作(zuo)原(yuan)理，DQ61F-150LB低(di)(di)溫(wen)(wen)(wen)球(qiu)(qiu)閥(fa)(fa)（SW）作(zuo)用特點。

DQ61F-150LB低溫球閥產品規范
公稱壓力：2.0MPa
公稱通徑：1/2in～8in
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥門的左側向右流

DQ61F-150LB低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

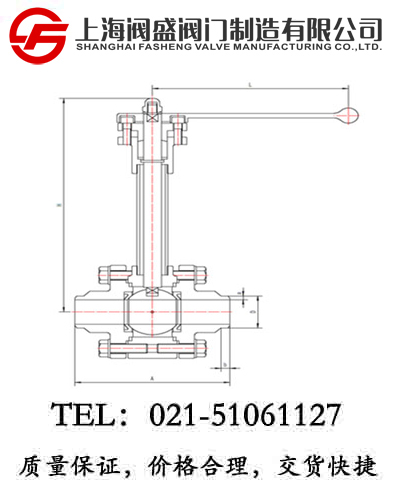

DQ61F-150LB低溫球閥（SW）外型與連接尺寸

產品型號		DQ61F-150LB低溫球閥						重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	b	D	a	H	L
A11Q15AB2A3	1/2	140	6	21.3	2.11	207	140	3.2
A11Q20AB2A3	3/4	152	6	26.7	2.11	239	160	4.1
A11Q25AB2A3	1	165	6	33.4	2.77	254	180	5.3
A11Q32AB2A3	1-1/4	178	6	42.2	2.77	280	200	10.2
A11Q40AB2A3	1-1/2	190	7	48.3	2.77	292	200	14.3
A11Q50AB2A3	2	216	8	60.3	2.77	322	250	20.2
A11Q65AB2A3	2-1/2	241	10	73.0	3.05	354	320	25.4
A11Q80AB2A3	3	283	10	88.9	3.05	375	320	50.8
A11Q100AB2A3	4	305	12	114.3	3.05	420	360	70.9
A11Q125AB2A3	5	381	12	141.3	5.56	452	500	81.1
A11Q150AB2A3	6	403	12	168.3	5.56	491	700	131.3
A11Q200AB2A3	8	419	16	219.1	5.56	544	900	216.8
