低(di)溫微啟式安全閥當前位置：首頁 > 產品中心 > 低溫閥門 > 低溫微啟式安全閥
  • DA41Y-160P320P低溫安全閥

DA41Y-160P320P低溫安全閥

  • 產品名稱：免費黃色視頻下載:DA41Y-160P320P低溫安全閥
  • 產品型號：DA41Y
  • 產品口徑：DN10-50mm
  • 產品壓力：32Mpa
  • 產品材質：不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門(men)制造有限公司主要生(sheng)產DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)，可(ke)提供DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)價格(ge)，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)說明(ming)書，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)實物圖，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)結構圖，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)外形尺寸(cun)，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)執行標(biao)準(zhun)，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)工作原理，DA41Y-160P320P低(di)溫(wen)(wen)安(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)作用特點。

DA41Y-160P320P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：16.0～32.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭

DA41Y-160P320P低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿：不銹鋼
彈簧：不銹鋼
閥瓣密封面：堆焊司太立合金

DA41Y-160P320P低溫安全閥主要技術參數
產品代號
整定壓力
(MPa)
密封壓力
(MPa)
排量
系數
7(9)22Fa
2.5～3.2
2.25～2.88
0.27
7(9)22Fb
3.2～4.0
2.88～3.60
7(9)22Fc
4.0～5.0
3.60～4.50
7(9)22Fd
5.0～6.4
4.50～5.76
7(9)22Fe
6.4～10.0
5.76～9.00
7(9)22Ff
10.0～13.0
9.00～11.70
922Fg
13.0～16.0
11.70～14.40
922Fh
16.0～19.0
14.40～17.10
922Fi
19.0～21.0
17.10～18.90
922Fk
21.0～29.0
18.90～26.10

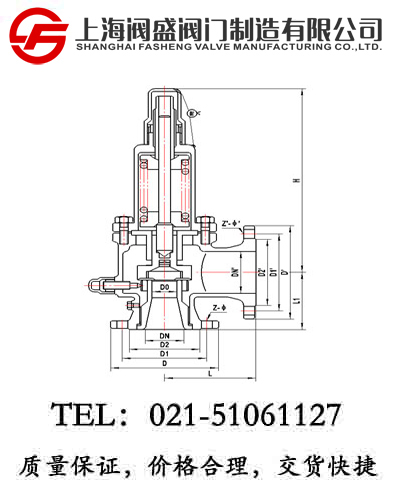

DA41Y-160P320P低溫安全閥外型與連接尺寸

產品型號
DA41Y-160P/320P低溫安全閥
重量
(kg)
產品代號
尺寸(mm)


do
d
M
D
K
Z-d
b
d1
M1
D1
K1
Z1-d1
b1
L
L1
H

722Aa～k10AD2A3
8
18
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
10
722Aa～k15AD2A3
8
20
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
20
722Aa～k20AD2A3
10
27
M33×2
105
68
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
25
722Aa～k25AD2A3
12
28
M33×2
105
68
3-18
20
50
M64×3
165
115
6-26
32
130
135
285
32
722Aa～k32AD2A3
16
37
M42×2
115
80
4-18
22
50
M64×3
165
115
6-26
32
130
135
285
50
722Aa～k40AD2A3
20
47
M52×2
165
115
6-26
28
65
M80×3
200
145
6-29
40
165
165
350
65
722Aa～k50AD2A3
25
58
M64×3
165
115
6-26
32
80
M100×3
225
170
6-33
80
165
165
380
82
922Aa～k10AD2A3
8
18
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
10
922Aa～k15AD2A3
8
27
M33×2
105
68
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
20
922Aa～k20AD2A3
10
30
M36×2
110
75
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
25
922Aa～k25AD2A3
12
35
M42×2
115
80
4-18
22
50
M64×3
165
115
6-26
32
130
135
285
32
922Aa～k32AD2A3
16
41
M48×2
135
95
4-22
25
50
M64×3
165
115
6-26
32
130
135
285
50
922Aa～k40AD2A3
20
58
M64×2
165
115
6-26
32
65
M80×3
200
145
6-29
40
165
115
350
65
922Aa～k50AD2A3
25
70
M80×2
200
145
6-29
40
80
M100×3
225
170
6-33
50
165
165
380
82
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
