J41F-40P常溫截止閥

產品名稱：免費黃色視頻下載:J41F-40P常溫截止閥
產品型號：J41F
產品口徑：DN10-50mm
產品壓力：4Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛(sheng)閥(fa)門制造有(you)限公司主要生產J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)，可提供J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)價格，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)說明書，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)實物圖，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)結構圖，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)外形尺(chi)寸，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)執(zhi)行標(biao)準(zhun)，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)工(gong)作原理，J41F-40P常溫截(jie)止(zhi)(zhi)閥(fa)作用特(te)點(dian)。

J41F-40P常溫截止閥產品規范
公稱壓力：4.0MPa
公稱通徑：10mm～50mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流

J41F-40P常溫截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

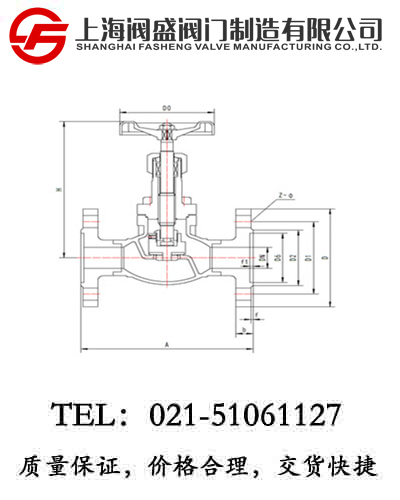

J41F-40P常溫截止閥外型與連接尺寸

產品型號		J41F-40P常溫截止閥												重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	A	H1	H2	D	D1	D2	D6	Z-Ф	b	f	f1	D0
422J10AB2A4	10	130	131	127	90	60	40	35	4-14	16	2	3	75	2.4
422J15AB2A4	15	130	137	130	95	65	45	40	4-14	16	2	3	75	2.7
422J20AB2A4	20	150	167	157	105	75	55	51	4-14	16	2	3	100	3.9
422J25AB2A4	25	160	172	160	115	85	65	58	4-14	16	2	3	100	4.5
422J32AB2A4	32	180	207	191	135	100	78	66	4-18	18	2	3	120	7.3
422J40AB2A4	40	200	220	200	145	110	85	76	4-18	18	2	3	120	8.1
422J50AB2A4	50	230	275	250	160	125	100	88	4-18	20	3	4	160	14.3
