低溫全啟式安(an)全閥當前位置:首頁 > 產品中心 > 低溫閥門 > 低溫全啟式安全閥
  • DA42F-40P低溫安全閥

DA42F-40P低溫安全閥

  • 產品名稱:免費黃色視頻下載:DA42F-40P低溫安全閥
  • 產品型號:DA42F
  • 產品口徑:DN25-200mm
  • 產品壓力:4Mpa
  • 產品材質:不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥盛閥門制造有限公司主要生產DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥,可提供(gong)DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥價(jia)格(ge),DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥說明書,DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥實(shi)物(wu)圖(tu),DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥結構圖(tu),DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥外形尺(chi)寸,DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥執行標準,DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥工(gong)作(zuo)原理,DA42F-40P低(di)(di)(di)溫(wen)安(an)全閥作(zuo)用(yong)特點。

DA42F-40P低溫安全閥產品規范
產品類型:彈簧直接作用全啟式
公稱壓力:4.0MPa
公稱通徑:25mm~200mm
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:法蘭

DA42F-40P低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿:不銹鋼
彈簧:不銹鋼
閥瓣密封圈:增強聚四氟乙烯

DA42F-40P低溫安全閥主要技術參數
產品代號
整定壓力
(MPa)
密封壓力
(MPa)
排量
系數
422Fa
2.5~3.2
2.25~2.88
0.67
422Fb
2.0~2.5
1.80~2.25
422Fc
1.6~2.0
1.44~1.80
422Fd
1.3~1.6
1.17~1.44
422Fe
1.0~1.3
0.90~1.17
422Ff
0.8~1.0
0.72~0.90
422Fg
0.6~0.8
0.54~0.72

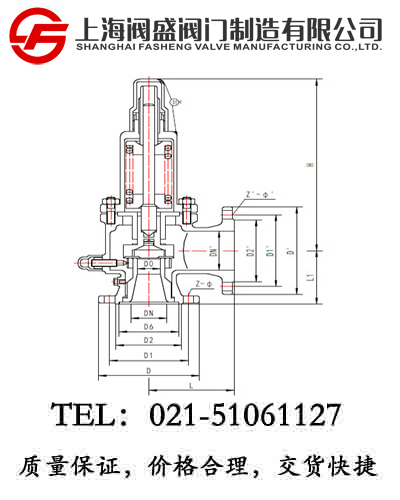

DA42F-40P低溫安全閥外型尺寸與連接尺寸

產品型號
DA42F-40P低溫安全閥
重量
(kg)
產品代號
DN
(mm)
尺寸(mm)
D0
D
D1
D2
D6
L
Z-Ф
DN′
D′
D1′
D2′
L1
H
Z′-Φ′
422Fa~g25ABA3
25
15
115
85
65
58
110
4-14
32
140
100
78
95
370
4-18
12.0
422Fa~g32ABA3
32
20
140
100
78
66
115
4-18
40
150
110
85
100
380
4-18
13.1
422Fa~g40ABA3
40
25
150
110
85
76
120
4-18
50
165
125
100
110
405
4-18
13.7
422Fa~g50ABA3
50
32
165
125
100
88
135
4-18
65
185
145
120
120
450
4-18
19.5
422Fa~g80ABA3
80
50
200
160
135
121
170
8-18
100
220
180
155
135
525
8-18
57.3
422Fa~g100ABA3
100
65
235
190
160
150
195
8-23
125
250
210
185
175
690
8-18
86.2
422Fa~g150ABA3
150
100
300
250
218
204
255
8-26
175
310
270
240
230
840
8-23
167
422Fa~g200ABA3
200
125
375
320
282
260
300
12-30
250
405
355
320
260
990
12-26
285
使用、維護主要事項:
1、安裝前確保管道吹除干凈;
2、任何時候發現安全閥起跳時,應立即打開放空閥并停止其他任何操作;
3、安全閥每年應至少校驗一次;
4、可按要求定制特殊整定壓力安全閥。
