真空插(cha)板(ban)閥當前位置：首頁 > 產品中心 > 閘閥 > 真空插板閥
  • CCQ-A型氣動超高真空插板閥

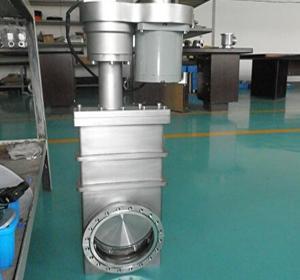

CCQ-A型氣動超高真空插板閥

  • 產品名稱：免費黃色視頻下載:CCQ-A型氣動超高真空插板閥
  • 產品型號：CCQ-A型
  • 產品口徑：DN50-300mm
  • 產品壓力：負壓
  • 產品材質：碳鋼，不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主要(yao)生產CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)，可(ke)提(ti)供CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)價格(ge)，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)說(shuo)明書(shu)，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)實(shi)物圖，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)結構圖，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)外形尺寸，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)執行標準，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)工作原理，CCQ-A型(xing)氣(qi)(qi)(qi)動超(chao)(chao)(chao)高(gao)真(zhen)空(kong)(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)作用(yong)特點。

CCQ-A型氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，驅動閥板作上下運動，實現閥門的開啟或關閉，從而達到在超高真空系統中接通或切斷氣流的目的。適用的工作介質為潔凈的空氣和非腐蝕性氣體。
CCQ-A型氣動超高真空插板閥主要技術性能：
適用范圍(Pa)
105～1.3x10-7
閥門漏率(Pa.L/S)
DN≤200為≤1.3x10-7
DN≥250為≤6.7x10-7
閥門烘烤溫度（℃）
≤150(除傳動裝置外)
開閥時閥板兩側壓力差(Pa)
≤2.7x103
氣源壓力（MPa）
0.4～0.6
電源電壓
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信號反饋
標準出廠：不帶反饋信號
特殊指定：微動開關DC/AC5～240V

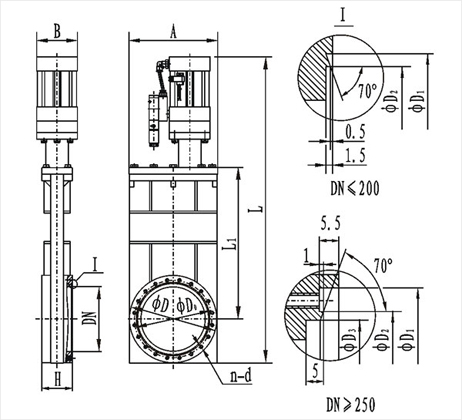

CCQ-A型氣動超高真空插板閥連接及外形尺寸：
型號
通徑(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A
n-d
L
L1
B
法蘭標準
CCQ-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
515
153
62
GB/T6071
CCQ-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
590
180
62
CCQ-80A
80
130
110
99
93
/
65
130
16-M8
608
220
75
CCQ-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
655
267
94
CCQ-150A
150
202
181
171.5
165.5
/
70
202
20-M8
707
350
94
CCQ-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
806
426
112
CCQ-250A
250
314
288
308
275
271
85
300
24-M10
1125
550
112
JB5278
CCQ-300A
300
365
338
353
323
318
90
352
32-M10
1195
613
140
/
