上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制造有限公司主(zhu)要生產(chan)CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)，可(ke)提供CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)價(jia)格(ge)，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)說明書，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)實物圖(tu)，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)結構(gou)圖(tu)，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)外形尺寸(cun)，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)執行標準，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)工作原理(li)，CC-A型(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)空(kong)(kong)插(cha)板(ban)(ban)閥(fa)(fa)(fa)作用特點(dian)。

CC-A型超高真空插板閥主要技術性能： 適用范圍(Pa) 105～1.3x10-7 閥門漏率(Pa.L/S) DN≤200為≤1.3x10-7 DN≥250為≤6.7x10-7 閥門烘烤溫度（℃） ≤150(除傳動裝置外) 開閥時閥板兩側壓力差(Pa) ≤2.7x103 閥板密封件 氟橡膠 軸封處密封件 不銹鋼波紋管

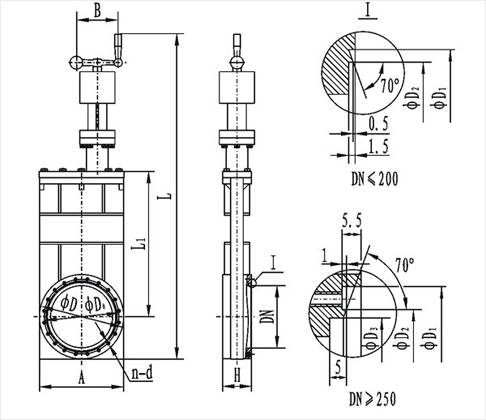

CC-A型超高真空插板閥連接及外形尺寸：

型號 通徑(DN) ΦD ΦD0 ΦD1 ΦD2 ΦD3 H A n-d L L1 B 法蘭標準 CC-50A 50 89 72.4 61.6 55.6 / 60 91 8-M8 493 165 80 GB/T6071 CC-63A 63 114 92.1 82.6 76.6 / 65 105 8-M8 547 190 80 CC-80A 80 130 110 99 93 / 65 130 16-M8 607 225 80 CC-100A 100 152 130.2 120.7 114.7 / 70 152 16-M8 660 267 100 CC-150A 150 202 181 171.5 165.5 / 70 202 20-M8 784 350 100 CC-200A 200 254 231.8 222.3 216.6 / 80 251 24-M8 882 426 100 CC-250A 250 314 288 308 275 271 85 300 24-M10 1146 570 130 JB5278 CC-300A 300 365 338 353 323 318 90 352 32-M10 1206 613 130 /
