低溫全(quan)啟式安全(quan)閥當前位置:首頁 > 產品中心 > 低溫閥門 > 低溫全啟式安全閥
  • DA22F-16P低溫安全閥

DA22F-16P低溫安全閥

  • 產品名稱:免費黃色視頻下載:DA22F-16P低溫安全閥
  • 產品型號:DA22F
  • 產品口徑:DN10-50mm
  • 產品壓力:1.6Mpa
  • 產品材質:不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有(you)限公司主要生產(chan)DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa),可提供DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)價格,DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)說(shuo)明書,DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)實物圖(tu),DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)結構圖(tu),DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)外形尺寸,DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)執行(xing)標準(zhun),DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)工作原(yuan)理,DA22F-16P低(di)(di)溫(wen)(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)作用特點。

DA22F-16P低溫安全閥產品規范
產品類型:彈簧直接作用全啟式
公稱壓力:1.6MPa
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:螺紋

DA22F-16P低溫安全閥主要零部件材料
閥體、閥座:不銹鋼
彈簧:不銹鋼
閥瓣密封圈:增強聚四氟乙烯

DA22F-16P低溫安全閥主要技術參數
產品代號
整定壓力
(MPa)
密封壓力
(MPa)
排量
系數
274Fa
1.0~1.3
0.90~1.17
0.67
274Fb
0.8~1.0
0.72~0.90
274Fc
0.6~0.8
0.54~0.72
274Fd
0.4~0.6
0.36~0.54
274Fe
0.3~0.4
0.27~0.36
274Ff
0.25~0.3
0.22~0.27
274Fg
0.16~0.25
0.13~0.22

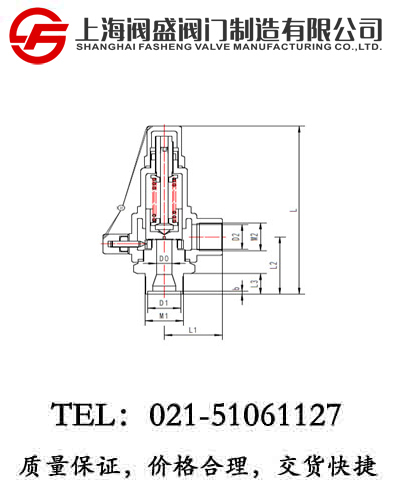

DA22F-16P低溫安全閥外型尺寸與連接尺寸

產品型號
DA22F-16p低溫安全閥
重量
(kg)
產品代號
通徑
DN(mm)
尺寸(mm)
D0
L
L1
L2
L3
M1
D1
b
M2
D2
274Fa~g10AB2D3
10
8
145
36
48
18
M30×1.5
26
3
M20×1.5
17
0.98
274Fa~g15AB2D3
15
12
164
45
56
20
M30×1.5
26
3
M27×1.5
24
1.16
274Fa~g20AB2D3
20
15
174
48
61
20
M30×1.5
26
3
M36×2
32
1.48
274Fa~g25AB2D3
25
20
185
51
62
20
M36×2
31
3
M39×2
36
2.06
274Fa~g40AB2D3
40
32
340
75
90
26
M56×2
48
3
M56×2
46
7.94
274Fa~g50AB2D3
50
40
378
85
98
26
M64×2
56
3
M64×2
62
8.68
使用、維護主要事項:
1、安裝前確保管道吹除干凈;
2、任何時候發現安全閥起跳時,應立即打開放空閥并停止其他任何操作;
3、安全閥每年應至少校驗一次;
4、可按要求定制特殊整定壓力安全閥。
