DA22F-40P低溫安全閥

產品名稱：免費黃色視頻下載:DA22F-40P低溫安全閥
產品型號：DA22F
產品口徑：DN10-50mm
產品壓力：4Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司主要生(sheng)產DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)，可提供DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)價格，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)說明(ming)書(shu)，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)實物圖，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)結(jie)構(gou)圖，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)外(wai)形尺(chi)寸(cun)，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)執(zhi)行標準，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)工作(zuo)原理，DA22F-40P低(di)溫(wen)安(an)(an)(an)全(quan)(quan)(quan)(quan)閥(fa)(fa)作(zuo)用(yong)特點(dian)。

DA22F-40P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：4.0MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋

DA22F-40P低溫安全閥主要零部件材料
閥體、閥座：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯

DA22F-40P低溫安全閥主要技術參數

產品代號	整定壓力 (MPa)	密封壓力 (MPa)	排量系數
474Fa	2.5～3.2	2.25～2.88	0.67
474Fb	2.0～2.5	1.80～2.25
474Fc	1.6～2.0	1.44～1.80
474Fd	1.3～1.6	1.17～1.44
474Fe	1.0～1.3	0.90～1.17
474Ff	0.8～1.0	0.72～0.90
474Fg	0.6～0.8	0.54～0.72

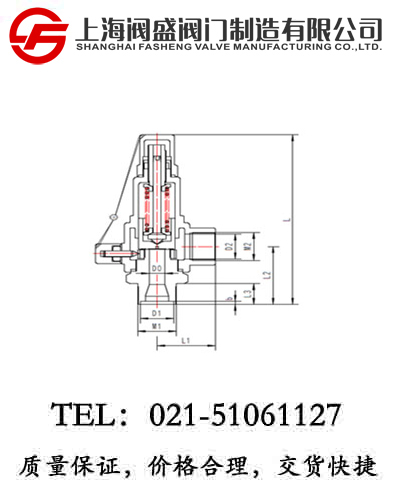

DA22F-40P低溫安全閥外型尺寸與連接尺寸

產品型號		DA22F-40p低溫安全閥										重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
產品代號	通徑 DN(mm)	D0	L	L1	L2	L3	M1	D1	b	M2	D2
474Fa～g10ABD3	10	8	145	36	48	18	M30×1.5	26	3	M20×1.5	17	0.98
474Fa～g15ABD3	15	12	164	45	56	20	M30×1.5	26	3	M27×1.5	24	1.16
474Fa～g20ABD3	20	15	174	48	61	20	M30×1.5	26	3	M36×2	32	1.48
474Fa～g25ABD3	25	20	185	51	62	20	M36×2	31	3	M39×2	36	2.06
474Fa～g40ABD3	40	32	340	75	90	26	M56×2	48	3	M56×2	50	7.94
474Fa～g50ABD3	50	40	378	85	98	26	M64×2	56	3	M64×2	62	8.68
