DA42F-16P低溫安全閥

產品名稱：免費黃色視頻下載:DA42F-16P低溫安全閥
產品型號：DA42F
產品口徑：DN25-200mm
產品壓力：1.6Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門(men)制造有限公司主要生產DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)，可提供DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)價格，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)說明書，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)實物圖，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)結構圖，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)外形尺寸，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)執行標(biao)準，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)工作(zuo)原理(li)，DA42F-16P低(di)(di)(di)(di)溫(wen)(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)作(zuo)用特點。

DA42F-16P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：1.6MPa
公稱通徑：25mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭

DA42F-16P低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯

DA42F-16P低溫安全閥主要技術參數

產品代號	整定壓力 (MPa)	密封壓力 (MPa)	排量系數
222Fa	1.0～1.3	0.90～1.17	0.67
222Fb	0.8～1.0	0.72～0.90
222Fc	0.6～0.8	0.54～0.72
222Fd	0.4～0.6	0.36～0.54
222Fe	0.3～0.4	0.27～0.36
222Ff	0.25～0.3	0.22～0.27
222Fg	0.16～0.25	0.13～0.22

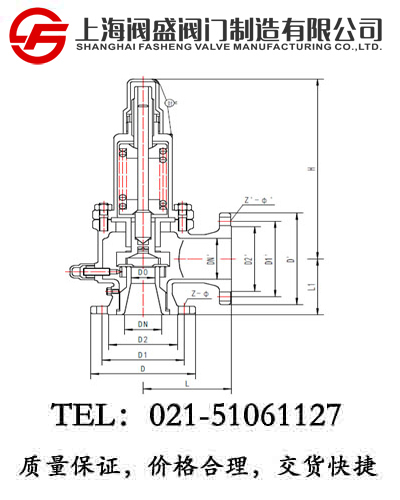

DA42F-16P低溫安全閥外型尺寸與連接尺寸

產品型號		DA42F-16P低溫安全閥													重量 (kg)
產品代號	DN (mm)	尺寸(mm)
產品代號	DN (mm)	D0	D	D1	D2	L	Z-Ф	DN′	D′	D1′	D2′	L1	H	Z′-Φ′
222Fa～g25ABA3	25	15	115	85	65	110	4-14	32	140	100	78	95	370	4-18	11.8
222Fa～g32ABA3	32	20	140	100	78	115	4-18	40	150	110	85	100	380	4-18	12.6
222Fa～g40ABA3	40	25	150	110	85	120	4-18	50	165	125	100	110	405	4-18	13.8
222Fa～g50ABA3	50	32	165	125	100	135	4-18	65	185	145	120	120	450	4-18	19.5
222Fa～g80ABA3	80	50	200	160	135	170	8-18	100	220	180	155	135	525	8-18	57.3
222Fa～g100ABA3	100	65	220	180	155	195	8-18	125	250	210	185	175	690	8-18	86.2
222Fa～g150ABA3	150	100	285	240	210	255	8-23	175	310	270	240	230	840	8-23	167.7
222Fa～g200ABA3	200	125	340	295	265	300	12-23	250	405	355	320	260	990	12-26	285.8
